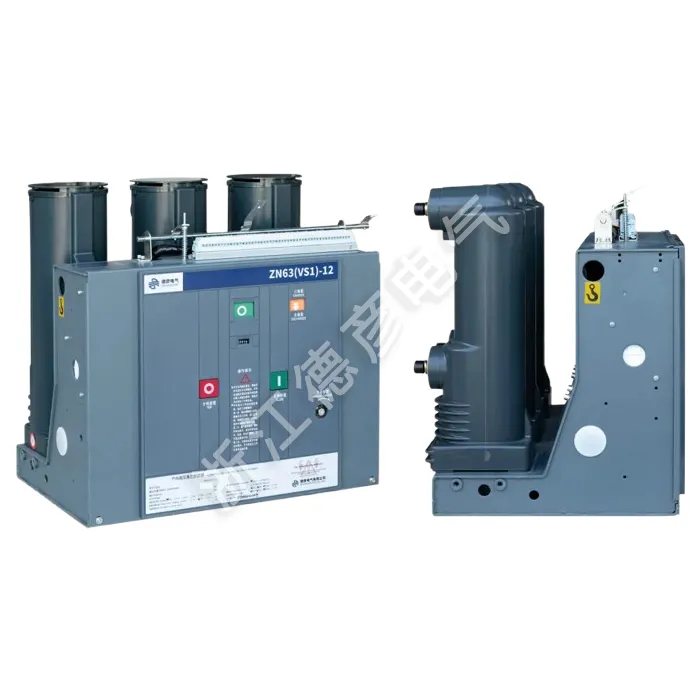

Fikseeritud siseruumide kõrgepinge vaakumkaitselüliti

Deyan Electric on professionaalne tarnija, kellel on rikkalik tootmiskogemus tööstuslike elektriseadmete alal. Fikseeritud siseruumide kõrgepinge vaakumkaitselüliti, mis on mõeldud 12 kV süsteemide jaoks. Kasutades täiustatud vaakumkatkestustehnoloogiat, tagab see usaldusväärse voolukatkestuse, minimaalse hoolduse ja suurema ohutuse. Kompaktne ja mitmekülgne, sobib ideaalselt voolu jaotamiseks ja kaitseks erinevates tööstus- ja kommunaalrakendustes.

Saada päring

Tootekirjeldus

Fikseeritud sisevaakumkaitselüliti on kolmefaasiline vahelduvvoolu 50Hz, 12KV sisejaotusseade. See sobib tööstusettevõtete, elektrijaamade, alajaamade ja elektrirajatiste juhtimiseks ja kaitsmiseks ning sobib sagedasteks töökohtadeks. Töömehhanism ja kaitselüliti korpus on integreeritud. See võib olla konstrueeritud fikseeritud paigaldusüksusena või olla varustatud spetsiaalse käitamismehhanismiga, et moodustada kasutamiseks sahtliüksus. Fikseeritud sisevaakumkaitselüliti põhilülitusosa võib kasutada integreeritud tahkestatud klemmipoolust, et saavutada kaitselüliti miniaturiseerimine, kõrge töökindlus ja hooldusvaba. Seda saab varustada KYN28-12(GZS) tüüpi keskmise paigaldusega sahtel-tüüpi lülituskappidega ja fikseeritud tüüpi saab kasutada ka XGN fikseeritud tüüpi lülituskappides.

Toote parameeter ( spetsifikatsioon )

Seerianumber	Nimi		Üksus	Andmed
1	Nimipinge		kV	12
2	Maksimaalne tööpinge		KV	12
3	Nimivool		A	630 1250	630 1250 1600 2000 2500 3150		1250 1600 2000 2500 3150 4000
4	Nominaalne lühise katkestusvool (termilise stabiilsuse nimivool – RMS)		KA	20/25	31.5		40
5	Nominaalne lühise sulgemisvool (tipp)		KA	50/63	80		100
6	Nominaalne maksimaalne vastupidavusvool (nimetatud dünaamilise stabiilsuse vool – tipp)		KA	50/63	80		100
7	4S nominaalne lühistaluvusvool		KA	20/25	31.5		20/25
8	Nimetatud isolatsioonitase	Tööpinge taluvus (enne ja pärast nimikatkestumist) / 1 min võimsuse sageduse pingetaluvus	KV	Maa 42 (vaheaeg 48)
		Vastupidavus pingele (enne ja pärast nimikatkestumist) / pikseimpulsi maksimaalne nimipinge		Maa 75 (murre 85)
9	Nimetatud termilise stabiilsuse aeg		S	4
10	Nimetatud tööjärjestus			Eraldi -0,3S - Kombineeritud -180S - Kombineeritud
11	Mehaaniline eluiga		Teiseks	20000
12	Nimetatud lühisvoolu katkestuste arv		Teiseks	50
13	Töömehhanism nimi sulgemispinge (DC)		v	AC, DC 110 220
14	Töömehhanismi nimiavamispinge (DC)		v	AC, DC 110 220
15	Kontaktide vahe		mm	11±1
16	Ülekäik (kontaktvedru kokkusurumise pikkus)		mm	3,5±0,5
17	Kolmefaasiline sulgemis- ja avanemisaeg		ms	≤2
18	Kontakti põrkeaeg sulgemise ajal		ms	≤2
19	Keskmine väljasõidukiirus		m/s	0,9-1,2
	Keskmine sulgemiskiirus		m/s	0,5-~0,8
20	Avamise aeg	Maksimaalse tööpinge juures	S	≤0,05
21		Minimaalse tööpinge juures		≤0,08
22	Sulgemise aeg		S	0.1
23	Iga faasi põhiahela takistus		μΩ	630 ≤50		1250 ≤ 45
24	Liikuvate ja statsionaarsete kontaktide lubatud kumulatiivne kulumispaksus		mm	3

Toote funktsioon ja rakendus

Täiustatud vaakumkatkestus

Fikseeritud ja kompaktne disain

Kõrge ohutus ja töökindlus

Kevadine töömehhanism

Mitmekülgne kasutusvalik

◇ Kompaktsed sekundaaralajaamad

◇ Väikesed tööstus- ja kaevandusettevõtted

◇ Tuuleelektrijaamad

◇ Hotellid, kaubanduskeskused, büroohooned, kaubanduskeskused jne.

◇ C- Koormuslüliti

◇ D-Direct kaabli ühendusseade

◇ Maanduslülitiga otsekaabliühendusseade

◇ F- Koormuslüliti-kaitsme kombinatsioon

◇ V- vaakumkaitselüliti

Fixed Indoor High-Voltage Vacuum Circuit Breaker
