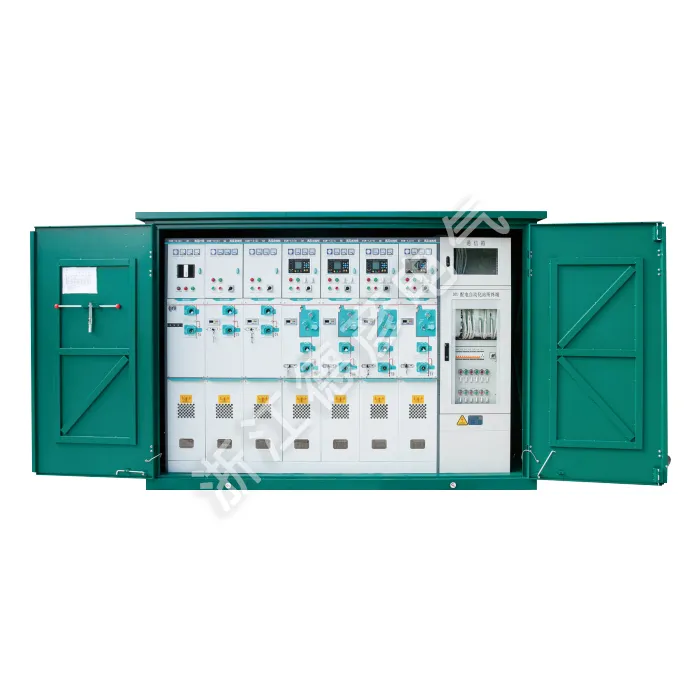

Kõrgepingekaabli harukarp (välislülitusjaam)

Deyan Electric on professionaalne tööstuslik elektritarnija, kellel on integreeritud teadus- ja arendustegevus, tootmine ja teenindus. Kõrgepingekaabli harukarp (välislülitusjaam) on kompaktne ilmastikukindel välijaam 6–35 kV jaotusvõrkudele. See võimaldab kaablite ohutut hargnemist, ühendamist ja isoleerimist täielikult isoleeritud pistikühenduste kaudu, millel on nähtavad eralduspunktid ja usaldusväärne maandus. See ruumisäästlik lahendus lihtsustab võrgu laiendamist ja hooldamist.

Saada päring

Tootekirjeldus

Kõrgepingekaabli harukarp (välislülitusjaam) on kompaktne, ilmastikukindel välisjaotusjaam 6–35 kV jaotusvõrkudele. See on täiustatud gaasiisolatsiooniga välisringi põhiseade, mis sisaldab rahvusvahelisi standardtehnoloogiaid. Kõrgepingekaabli harukarbid on mõeldud 12/24kV jaotusvõrkudele, neil on täielikult suletud SF6 isolatsioon, modulaarne konstruktsioon ja hooldusvaba töö, mis sobib karmidesse keskkondadesse. Toetades laiendatavaid automatiseerimisfunktsioone, võimaldab see usaldusväärset elektrijaotust tööstusparkides, linnapiirkondades ja kaubanduskeskustes, hõlbustades samal ajal võrgu intelligentsust.

Toote parameeter ( spetsifikatsioon )

Projekti nimi			Üksus	Laadimislüliti
Projekti nimi			Üksus	C-koormuse lülitusseade	F-kombineeritud elektriseade	V-kaitselüliti
Nimipinge			kv	24.12	24.12	24.12
Nimisagedus			Hz	50	50	50
Nimivool			A	630	125	630
Nimetatud ülekandevool			A		1750
Nimetatud isolatsioonitase	1 min võimsuse sagedustaluvuspinge (faas-maa)	vaheldumisi opositsioonis	KV		42/65
	1 min võimsuse sagedustaluvuspinge (faas-maa)	Pauside vahel	KV		48/79
	Välgu impulsspinge	vaheldumisi opositsioonis	KV		75/125
	Välgu impulsspinge		KV		85/145
Nimetatud lühise katkestusvool			kV	20	315	20
Nimetatud lühise sulgemisvool			KA	50	80	50
Nimetatud lühise sulgemisvool (maanduslüliti)			KA	50		50
Nimetatud lühiajaline vastupidavusvool		Peamine vooluring	kA	20	20	20
Nimetatud lühiajaline vastupidavusvool		Maanduslüliti	KA	20	20	20
Hinnanguline lühiajaline kestus		Peamine vooluring	S	4		4
Hinnanguline lühiajaline kestus		Maanduslüliti	S	4	4	4
Nimetatud tippvastupidavusvool		Peamine vooluring	KA	50		50
Nimetatud tippvastupidavusvool		Maanduslüliti	KA	50	50	50
Sisekaare test (sisepõlemiskaare test)			A	630	20kA/0,5s	630
Nimetatud suletud ahelaga katkestusvool			A	630	Piiratud kaitsmega	630
Nimetatud aktiivne koormuse katkestusvool			A	10	Piiratud kaitsmega	25
Kaabli nimilaadimis- ja katkestusvool			Teiseks	5000	17.4	3000
Mehaaniline eluiga		Laadimise/lahutamise lüliti	Teiseks	3000	5000	3000
		Maanduslüliti	Teiseks		3000	10000
		Vaakumkaitselüliti	Mpa
SF6 gaasirõhk (absoluutne rõhk 20 °C juures)					0.035
Aastane välgulöögi määr					≤0,025% aastas
Õhukambri ja kaitsmetoru kaitseaste					IP67
Korpuse ja korpuse kaitsereiting					IP4X

Toote funktsioon ja rakendus

Kompaktne väliskujundus

Täielik keskkonnakaitse

Täiustatud gaasiisolatsioonitehnoloogia

Paindlik modulaarne konfiguratsioon

Hooldusvaba töö

Rakendussaidid

◇ Kompaktsed sekundaaralajaamad

◇ Väikesed tööstus- ja kaevandusettevõtted

◇ Tuuleelektrijaamad

◇ Hotellid, kaubanduskeskused, büroohooned, kaubanduskeskused jne.

◇ C- Koormuslüliti

◇ D-Direct kaabliühendusüksus

◇ Maanduslülitiga otsekaabliühendusseade

◇ F- Koormuslüliti-kaitsme kombinatsioon

◇ V- vaakumkaitselüliti
