Keskele paigaldatud lülitusseadmete ja rõngaspõhiseadmete erinevused

Kaasaegsetes elektrijaotussüsteemides on keskele paigaldatavad lülitusseadmed ja rõngaspeamoodulid (RMU) kaks asendamatut põhikomponenti, mida tööstus nimetab elektrijaotuse kaksiktähtedeks. Igal neist on ainulaadne struktuur, kaitsemehhanismid ja spetsiifilised rakendusstsenaariumid; Seetõttu on sobivate seadmete valimine ülioluline – mitte ainult toiteallika töökindluse tagamiseks, vaid ka investeerimiskulude otseseks mõjutamiseks. See artikkel annab põhjaliku analüüsi keskmesse paigaldatud lülitusseadmete ja RMUde põhierinevuste kohta, tutvustades samas ka Deyan Electricu uuenduslikku tootesarja selles valdkonnas.

Tuumstruktuuride võrdlus

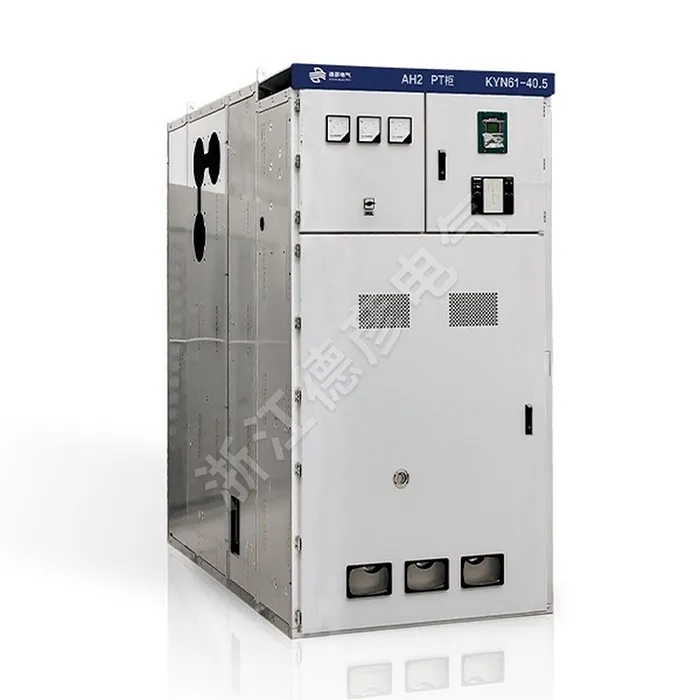

Keskele paigaldatud jaotusseadmed kasutavad tavaliselt kolmetasandilist struktuuri: ülemisel astmel on siini- ja mõõteriistade sektsioon; keskmine tasand sisaldab väljatõmmatavat vaakumkaitselülitit; ja alumine kiht toimib kaabliruumina. See kihiline disain tagab keskele paigaldatud lülitusseadmetele kõrge ohutuse ja paindlikkuse kasutamise ja hoolduse ajal. Deyan Electricu keskele paigaldatud lülitusseadmete tooted, nagu DY-MZ-seeria, toetavad modulaarset laiendamist ja neid saab hiljem varustada diferentsiaalkaitse ja automaatika juhtimismoodulitega, et vastata keeruliste elektrivõrkude rangetele nõudmistele.

Seevastu ringpõhistel seadmetel on kompaktne korpuse konstruktsioon, mis sisaldab tavaliselt koormuslüliti ja kaitsme kombinatsiooni, et moodustada kolmest kuni viiest sektsioonist koosnev rõngasvõrguüksus. Nende kompaktne struktuur võimaldab tõhusat kasutuselevõttu isegi piiratud ruumiga jaotusruumides või maa-alustes tunnelites. Deyan Electricu DY-HW seeria RMU-d seavad oma disainis esikohale nii kompaktsuse kui ka intelligentsuse, toetades kaugseiret ja andmete kogumist, et vastata kaasaegsete nutikate elektrijaotussüsteemide nõuetele.

Rakenduste stsenaariumide erinevused

Tänu oma suurele töösagedusele ja tugevale kaitsevõimele sobivad keskele paigaldatavad jaotusseadmed ideaalselt selliste rakenduste jaoks nagu alajaamade väljuvad toitelahtrid ja tehase jaotusruumid. Näiteks kasutas suuremahuline tootmisüksus Deyan Electricu DY-MZ keskele paigaldatud lülitusseadmeid; pärast kuuekuulist suure koormusega töötamist ei esinenud seadmetel praktiliselt ühtegi riket, mis näitas täielikult keskele paigaldatud jaotusseadmete töökindlust kõrgsageduslikes töökeskkondades.

Ja vastupidi, rõnga põhiseadmed sobivad kõige paremini suhteliselt stabiilse koormusega kohtadesse, nagu elamukogukondade jaotusruumid ja kaubanduslike komplekside toiteallika sõlmed. Deyan Electricu DY-HW seeria RMU-sid kasutatakse laialdaselt elamukogukondades ja ärikompleksides. Kuid tüüpilised juhtumiuuringud näitavad ka seda, et RMU-de ebaõige kasutamine – eelkõige nende kasutamine suure töösageduse või suure lühiseriskiga koormate käsitlemiseks – võib põhjustada kaitsmeühenduste sagedasi rikkeid. Näiteks varustas üks kaubanduskeskus oma söögitoa täielikult Ring Main Units (RMU-dega); kuue kuu jooksul esines kaitsme rikkeid aga kolm korda. Pärast üleminekut metallkattega lülitusseadmetele (keskele paigaldatud kapid) toimingud stabiliseerusid - tulemus kinnitas valikupõhimõtet: "Sobivus on hinnast tähtsam."

Kaitsemehhanismi avalikustamine

Metallkattega lülitusseade on varustatud intelligentse releekaitsesüsteemiga, mis on võimeline katkestama lühise tõrked 0,02 sekundi jooksul – reaktsioonikiirus on viis korda kiirem kui inimese pilgutamine. See võime võimaldab pakkuda kiiret ja usaldusväärset kaitset keskkondades, kus on suur lühiseoht. Deyan Electricu DY-MZ-seeria metallkattega lülitusaparaat mitte ainult ei toeta intelligentset kaitset, vaid saab ka sideliideste kaudu integreeruda seiresüsteemidega, et hõlbustada kaughäireid ja rikete analüüsi.

Ring-põhiseadmed kasutavad passiivseks kaitseks kaitsmeid, mis toob kaasa teatud viivituse rikke kõrvaldamisel. Kuigi need pakuvad madalamaid kulusid, ei pruugi need suure riskiga stsenaariumide korral olla piisavad toiteallika ohutuse tagamiseks. DisainDeyan Electric"s DY-HW seeria RMU-del on täiustatud korrosioonikindlus ja isolatsiooniomadused, mistõttu need sobivad eriti hästi piiratud ruumidega keskkondadesse, nagu keldrid ja metroojaamad.

Võrdlus: suurus ja maksumus

Metallkattega lülitusaparaat on tavaliselt umbes 2 meetri kõrgune ja ühiku maksumus ületab 100 000 RMB; seevastu on RMU-d umbes 1,6 meetri kõrgused ja nende hind on vaid poole madalam kui nende metallkattega kolleegidel. Deyan Electricu tootesari tasakaalustab hoolikalt kuluefektiivsust ja olukorra sobivust; DY-HW seeria pakub eelkõige erinevaid suurusvalikuid, et tulla toime nii ruumiliste kui ka eelarveliste piirangutega.

Hooldus ja laiendatavus

Metallkattega lülitusseadmed vajavad kord kvartalis hooldust, sealhulgas kaitselülitite määrimist ja vedrude kontrollimist, samas kui RMU-d nõuavad tavaliselt oma kaitsmetorude ülevaatust ainult poolaastas. Rannikuvabrikut hõlmav juhtumiuuring näitas, et soola-udu korrosioonist põhjustatud lühised RMU-des lahenesid täielikult pärast seadmete asendamist metallkattega lülitusseadmetega. Lisaks toetab metallkattega lülitusaparaat täiendavate intelligentsete moodulite paigaldamist. Kuigi standardsete RMUde laiendatavus on suhteliselt piiratud, on Deyan Electricu intelligentsed RMU-d praegu uuendamisel – integreerides esmased ja sekundaarsed seadmed –, et võimaldada täiustatud kaugseire ja andmeanalüüsi võimalusi.

Kolm kuldset varustuse valiku reeglit

  Kõrgsageduslikke lülitustoiminguid hõlmavate stsenaariumide puhul: valige Metallkattega lülitusseade.

  Suure lühiseriskiga stsenaariumide puhul: Peate valima metallkattega lülitusseadmed.

  Piiratud ruumi- või eelarvepiirangutega stsenaariumide puhul valige Ring Main Units.

Järeldus: tehke koostööd turvalise elektrivõrgu ehitamiseks

Metallkattega jaotusseadmed toimivad nagu spetsiaalne hädaolukorra lahendamise meeskond, samas kui Ringi põhiüksused toimivad kohaliku kogukonna tuletõrjejaamadena; koos teevad nad koostööd turvalise ja usaldusväärse elektrivõrgu ökosüsteemi ehitamiseks. Deyan Electric pakub oma DY-MZ tsentraalselt paigaldatud lülitusseadmete ja DY-HW rõngaste põhiseadmete tootesarjade kaudu tõhusaid, ohutuid ja intelligentseid lahendusi mitmesuguste elektrijaotusstsenaariumide jaoks. Tootevaliku tegemisel on ülioluline seada esikohale tehniliste parameetrite põhjalik võrdlus – selle asemel, et toetuda ainult tootenimedele –, et tagada mõlemale poolele kasulik tulemus nii investeeringutasuvuse kui ka tegevuse stabiilsuse osas.
