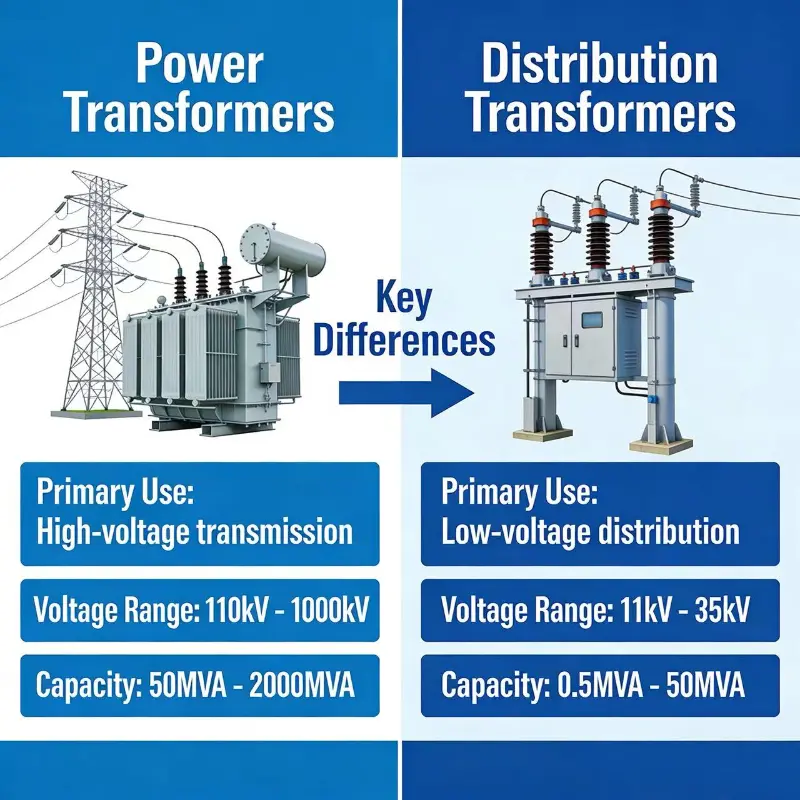

Mis vahe on toitetrafol ja jaotustrafol?

Jõutrafod ühendatakse peamiselt ülekandevõrku, kus neid kasutatakse põhiliselt kõrgemal pingel, samas kui jaotustrafod kasutatakse jaotusotsas, mistõttu on need alati madala pingega.

Nüüd tuleme erinevuste juurde

1. Kuna neid kasutatakse ülekandevõrgus, töötavad need tavaliselt > 33 KV juures, samas kui jaotustrafod ühendatakse tavaliselt alla 33 KV .

2. Kõrgema pingerea tõttu on jõutrafode isolatsioonitase väga kõrge, jaotustrafodel aga madal.

3. Koormuse kõikumised on jõutrafodes väiksemad, samas kui jaotustrafodes on need rohkem, kuna need on otseselt ühendatud koormusega.

4. Jõutrafodon konstrueeritud nii, et nad taluvad Cu- ja rauakadu 24 tundi, mistõttu on nende jahutusmehhanism väga tugev, samas kui jaotustrafodes toimub cu-kadu koormustsükli alusel, samal ajal kui rauakadu on alati olemas.

5. Jõutrafode projekteerimisel jälgitakse, et selle cu-kadu täiskoormusel oleks väiksem. Jaotustrafodes hoitakse rauakaod minimaalsena.

6. Jõutrafode reitingud on kõrgemad, seetõttu kasutame CRGO terassüdamikuna paremat südamikku, jaotustrafodes aga amorfset terast.

7. Kuna CRGO STEEL suudab kanda rohkem voogu kaaluühiku kohta, on jõutrafode erikaal väiksem kui jaotustrafodel.

8. Jõutrafod on loodud maksimaalse efektiivsuse saavutamiseks täiskoormusel. Seega vastavalt maksimaalse kasuteguri tingimusele-.jõutrafode täiskoormusel vaskadu = rauakadu.

· Kuigi jaotustrafode puhul arvestame, et see on keskmiselt koormatud kuni 70–75 protsenti nimivõimsusest, seega on see loodud saavutama maksimaalset efektiivsust 70–75 protsenti, seega vastavalt maksimaalse efektiivsuse valemile –

täiskoormusel vasekadu = 2* rauakadu .

Valem- trafode maksimaalse efektiivsuse jaoks (x ^ 2 * cu kadu = rauakadu ), kus x on trafo koormus.

1. Seega on jõutrafode koormus 100%, seega Cu kadu = rauakadu.

2. Jaotustrafode koormus on 70%, seega 0,7 ^ 2 * Cu kadu = rauakadu, seega Cu kadu = 2 * rauakadu.
