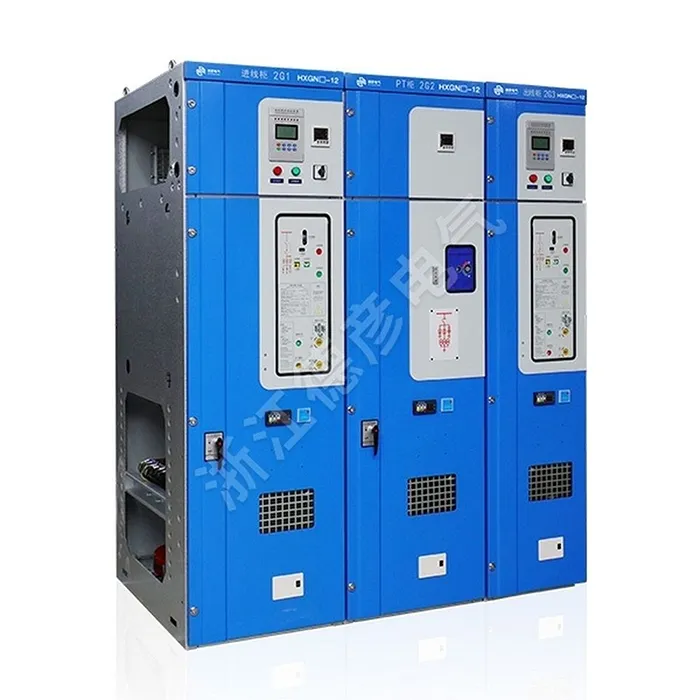

Õhuisolatsiooniga kompaktne lülitusseade

Deyan Electric on professionaalne tööstuslik elektritarnija, kellel on integreeritud teadus- ja arendustegevus, tootmine ja teenindus. Õhuisolatsiooniga kompaktse lülitusseadme südamiku lülituskomponent kasutab tavaliselt väga töökindlat SF6 gaasi- või vaakumkoormuse katkestuslülitit, mis tagab tugeva koormusvoolu lülitusjõudluse ja töökindla lühisevõime. Õhuisolatsiooniga kompaktse lülitusseadme korpus on valmistatud kvaliteetsetest terasplaatidest, mis on moodustatud arvutiga juhitavate (CNC) protsesside abil, tagades tugeva mehaanilise tugevuse ja korrosioonikindluse. Peamine disainiomadus on selle erakordne kompaktsus. Optimeeritud kolmemõõtmelise paigutuse kaudu integreerib see minimaalse ruumilise jalajäljega mitu funktsionaalset sektsiooni – sealhulgas siini, lüliti, kaabli ja instrumendi/juhtimismehhanismi kambrid. Need sektsioonid on eraldatud tugevate maandatud metallist vaheseintega, mis on oluline turvaelement, mis tagab töökindluse ja hoiab ära sisemiste rikete leviku.

Saada päring

Tootekirjeldus

Õhuisolatsiooniga kompaktsel jaotusseadmel, mille meie ettevõte töötas välja vastuseks elektrikasutajate nõudmistele elektriseadmete töökindluse, ohutuse ja kompaktsuse osas, on õhuisolatsioon, kompaktne disain, täielikud intellektuaalomandi õigused ja põhjalik tüübitestimine. Sobib 10kV/7,2kV elektrisüsteemidele avalikes hoonetes, ärihoonetes, tööstus- ja kaevandussektoris. Õhuisolatsiooniga kompaktne lülitusseade sobib ideaalselt ka kõrgepingemootoriga mehaaniliste seadmete jaoks, mis nõuavad kompaktseid lahendusi.

Toote parameeter ( spetsifikatsioon )

Seerianumber	Projekt	Üksus	Koormuse lülituskapp	Kombineeritud elektrikapp	Kaitselüliti kapp
01	Nimipinge	kv	12	12	12
02	Nimisagedus	HZ	50/60	50/60	50/60
03	Nimivool	A
04	Põhibuss	A	630	630	630
05	Filiaali põhibuss	A	630	125 (olenevalt kaitsme nimivoolust)	630
06	Nimetatud isolatsioonitase	kV
07	Toitesageduse taluvuspinge (faas-faas ja faas-maa)	Kv	42	42	42
08	Võimsussageduse taluvuspinge (pauside vahel)	Kv	48	48	48
09	Võimsussageduse taluvuspinge (juht- ja abiahelad)	Kv	2	2	2
10	Pikseimpulsi pingetaluvus (faas-faas ja faas-maa)	Kv	75	75	75
11	Pikseimpulssitaluvuspinge (portide vahel)	Kv	85	85	85
12	Nimetatud lühiajaline vastupidavusvool (r.m.s)	kA
13	Peamine vooluring	kA	20/3S	-	25/2S
14	Maandusahel	kA	20/2S	-	25/2S
15	Tipptakistusvool (tipp)	kA	50	80	63
16	Nominaalne lühise sulgemisvool (tipp)	kA	50
17	Nimetatud lühise katkestusvool	kA	-	31.5	25
18	Nimetatud ülekandevool	kA	-	1700	-
19	Nimetatud aktiivne koormuse katkestusvool	A	630	-	-
20	Nimetatud suletud ahelaga katkestusvool	A	630	-	630
21	Kaabli nimilaadimis- ja katkestusvool	A	10	-	15
22	Kaitse reiting	Teiseks	IP3X	IP3X	IP3X
23	Mehaaniline eluiga
24	Laadimislüliti		5000	5000	10000
25	Maanduslüliti		2000	2000	2000

Toote funktsioon ja rakendus

1. Kompaktne ja ruumisäästlik disain

2. Õhu kasutamine peamise isolatsioonikeskkonnana

3. Kulutõhusus ja majanduslik eelis

4. Tugevate blokeerimissüsteemidega suurem ohutus

5. Kõrge töökindlus ja hoolduslihtsus

Rakendussaidid

◇ Kompaktsed sekundaaralajaamad

◇ Väikesed tööstus- ja kaevandusettevõtted

◇ Tuuleelektrijaamad

◇ Hotellid, kaubanduskeskused, büroohooned, kaubanduskeskused jne.

◇ C- Koormuslüliti

◇ D-Direct kaabli ühendusseade

◇ Maanduslülitiga otsekaabliühendusseade

◇ F- Koormuslüliti-kaitsme kombinatsioon

◇ V- vaakumkaitselüliti

Air-Insulated Compact Switchgear
