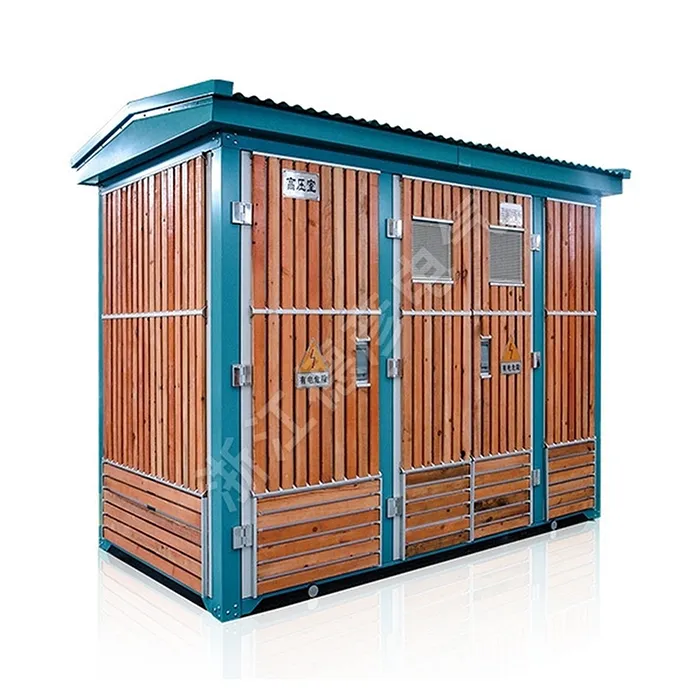

Kõrge/madalpinge kokkupandavad alajaam

Deyan Electric on professionaalne tarnija, kellel on rikkalik tootmiskogemus tööstuslike elektriseadmete alal. Kõrge/madalpinge kokkupandav alajaam on kompaktne, täielikult suletud ja tüübitestitud lahendus 12kV kuni 400V toitejaotuseks. See "plug-and-play" seade ühendab trafo, kõrgepinge/vähepinge jaotusseadme ja juhtimissüsteemid ühte tugevasse ja ilmastikukindlasse korpusesse. See tagab usaldusväärse energiavarustuse, suurema ohutuse ja sobib ideaalselt kiireks kasutuselevõtuks linna-, tööstus- ja kaubanduslikes rakendustes

Saada päring

Tootekirjeldus

Kõrge/madalpinge kokkupandavat alajaama kasutatakse laialdaselt linnavõrgu uuendamisel, elamukogukondades, kõrghoonetes, tööstus- ja kaevandusrajatistes, hotellides, kaubanduskeskustes, lennujaamades, raudteedel, naftaväljadel, dokkides, maanteedel ja ajutistes toiterajatistes nii sise- kui ka välistingimustes kasutamiseks.

Kõrge/madalpinge kokkupandavad alajaam on täielikult integreeritud kompaktne lahendus keskpinge (nt 12 kV või 40,5 kV) muundamiseks madalpingeks (400 V). See "plug-and-play" seade ühendab endas trafod, kõrgepinge/vähepinge jaotusseadmed ja juhtimissüsteemid tugevas ilmastikukindlas korpuses. See tagab usaldusväärse elektrijaotuse, võimaldab kiiret kohapealset kasutuselevõttu minimaalse tsiviiltööga ning sobib ideaalselt linna-, tööstus- ja taastuvenergia rakenduste jaoks.

Toote parameeter ( spetsifikatsioon )

● Laadimislüliti tehnilised andmed

Seerianumber	Nimi	Üksus	FKN12-12 koormuslüliti	FZN25-12 vaakumkoormuse lüliti
1	Nimipinge	kV	10
2	Maksimaalne tööpinge	kV	12
3	Nimisagedus	Hz	50
4	Nimivool	A	630
5	Nimetatud katkestuskoormuse vool	A	630
6	Termilise stabiilsuse vool (RMS)	kA/S	20/2	20/4
7	Dünaamiline stabiilsusvool	kA	50	50
8	Lühise sulgemisvool (tipp)	KA	50	50
9	Täiskoormusega katkestustsüklid	Teiseks	20	10000
10	Mehaaniline eluiga	Teiseks	2000	10000
11	1 min võimsuse sageduse taluvuspinge (faas-faas ja faas-maa)	kV	42	42
12	Välgu impulsi pinge (suhteline ja maandus)	kV	75	75

● Kõrgepingekaitsmete tehnilised andmed

Seerianumber		Nimipinge (kV)	Katkestusvool (A)	Katkestusvool (KA)	Kaitsme nimiväärtus (A)
Ühendkuningriigi mudel	Kodumaine mudel	Nimipinge (kV)	Katkestusvool (A)	Katkestusvool (KA)	Kaitsme nimiväärtus (A)
SDL※J		12	40	31.5	6,3 10 16 20 25 31,5 40
SDL※J	XRNT-12	12	100	31.5	50 63 71 80 100
SDL※J		12	125	31.5	125

*Märkus: määratakse selle järgi, kas löök on paigaldatud. N tähistab ründaja puudumist, A tähistab kohalolevat ründajat.

Seerianumber	Reisiseadme tüüp	Väljalülitusüksuse A nimivool	Katkestusvõimsus kA (AC 380V)
DW15-630		315 400 630	40
DW15-1000		630 800 1000	50
DW15-1600	Soojus-elektromagnetiline või elektrooniline	1600	50
DW15-2500		1600,2000,2500	60
CW1-2000		630,800,1000,1250,1600,2000	65(80)
CW1-3200	Arukas	2000,2500,3200	100

Toote funktsioon ja rakendus

Kompaktne, integreeritud "Plug-and-Play" disain

Tugev ja ilmastikukindel korpus

Kõrge ohutus ja töökindlus

Suurepärane transformaatori jõudlus

Paindlik konfiguratsioon ja lihtne hooldus

Rakendussaidid

◇ Kompaktsed sekundaaralajaamad

◇ Väikesed tööstus- ja kaevandusettevõtted

◇ Tuuleelektrijaamad

◇ Hotellid, kaubanduskeskused, büroohooned, kaubanduskeskused jne.

◇ C- Koormuslüliti

◇ D-Direct kaabli ühendusseade

◇ Maanduslülitiga otsekaabliühendusseade

◇ F- Koormuslüliti-kaitsme kombinatsioon

◇ V- vaakumkaitselüliti
