Kõrgepinge kohaliku reaktiivvõimsuse kompensatsiooniseade

Deyan Electric on professionaalne tööstuslik elektritarnija, kellel on integreeritud teadus- ja arendustegevus, tootmine ja teenindus. Kõrgepinge kohaliku reaktiivvõimsuse kompensatsiooniseade suurendab võrgu stabiilsust ja toitekvaliteeti, haldades dünaamiliselt reaktiivvõimsuse voolu. See parandab pinge reguleerimist, vähendab ülekandekadusid ja suurendab süsteemi võimsust kondensaatori/reaktori automaatse ümberlülitamise või täiustatud jõuelektroonika abil

Saada päring

Tootekirjeldus

Kõrgepinge kohaliku reaktiivvõimsuse kompensatsiooniseade on 6-10kV/50Hz siseseade, mis on mõeldud kolmefaasiliste vahelduvvoolumootorite jaoks. See tagab lokaliseeritud reaktiivvõimsuse kompenseerimise, lülitades automaatselt mootori tööga sünkroniseeritud kondensaatorid sisse – sisselülitamisel käivitamisel ja lahtiühendamisel väljalülitamisel.

High Voltage Local Reactive Power Compensation Device pakub kahte konfiguratsiooni: lihtsustatud versioon kaitsmega kaitstud otseühendusega mootori klemmidega, mis piirab voolu 90%-ni mootori tühivoolust, et vältida iseergastuse ülepinget (tüüpiline võimsustegur 0,9); ja vaakumkontaktori lülitusmudel, mis toetab suuremat kompensatsioonivõimet, saavutades võimsusteguri üle 0,95. TBBJ kõrgepinge kohaliku reaktiivvõimsuse kompensatsiooniseadme peamised eelised hõlmavad väiksemaid võimsuskadusid, paremat pingekvaliteeti ja mootori paremat käivitamist, mis tagab tsentraliseeritud süsteemidega võrreldes parema kompensatsiooni.

Toote parameeter ( spetsifikatsioon )

Parameetri kategooria	Spetsifikatsioon
Elektrihinnangud
Nimipinge	6 kV, 10 kV
Nimisagedus	50 Hz / 60 Hz
Kompensatsioonivõimsuse vahemik	100–5000 kvari (kohandatav)
Esitus
Sihtvõimsustegur (pärast kompenseerimist)	≥ 0,95
Reageerimisaeg	Kontaktoripõhine: < 100 ms TSC (türistoripõhine): < 20 ms
Vahetusmeetod	Vaakumkontaktori või türistori lülitimoodul (TSC)
Kaitse ja kontroll
Kontrolli põhimõte	Automaatne lülitus sünkroniseeritud mootori tööga; reaktiivvõimsuse/võimsusteguri suletud ahela juhtimine.
Standardsed kaitsed	Ülevool, ülepinge, alapinge, diferentsiaal, ületemperatuur, lühis
Põhifunktsioon	Hoiab ära iseergastuse ülepinge pärast mootori seiskamist.
Suhtlemine	Valikuline RS485/MODBUS-RTU või Ethernet/IP
Standardid ja keskkond
Disaini standard	GB/T, IEC 62271
Paigaldamine	Siseruumides
Ümbritsev temperatuur	-10 °C kuni +45 °C
Kõrgus merepinnast	≤ 1000 m (edastus ülalpool)

Toote funktsioon ja rakendus

Täpne lokaliseeritud kompensatsioon

Automaatne sünkroniseeritud töö

Kahe konfiguratsiooni paindlikkus

Eneseergastuse ennetamine

Oluline energia optimeerimine

Rakendussaidid

◇ Kompaktsed sekundaaralajaamad

◇ Väikesed tööstus- ja kaevandusettevõtted

◇ Tuuleelektrijaamad

◇ Hotellid, kaubanduskeskused, büroohooned, kaubanduskeskused jne.

◇ C- Koormuslüliti

◇ D-Direct kaabli ühendusseade

◇ Maanduslülitiga otsekaabliühendusseade

◇ F- Koormuslüliti-kaitsme kombinatsioon

◇ V- vaakumkaitselüliti

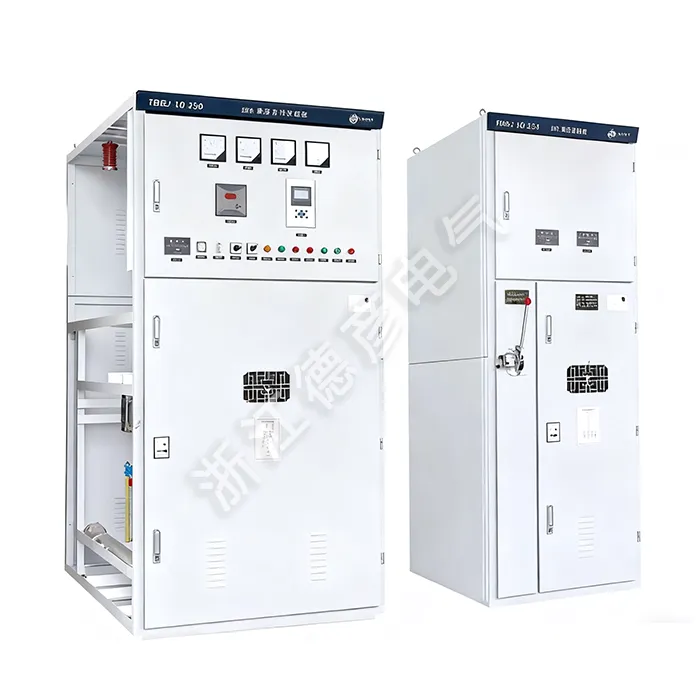

High Voltage Local Reactive Power Compensation Device
