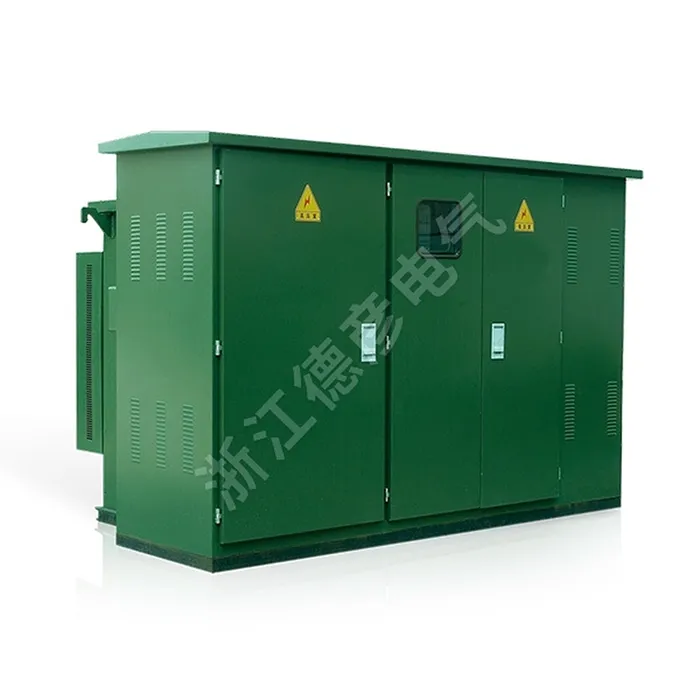

Ameerika stiilis kokkupandavad kast-alajaam

Deyan Electric on professionaalne tarnija, kellel on rikkalik tootmiskogemus tööstuslike elektriseadmete alal. Ameerika stiilis kokkupandavad karp-tüüpi alajaam on kompaktne, täielikult integreeritud lahendus 10kV-35kV toitejaotuseks. Sellel on võltsimis- ja ilmastikukindel terasest korpus, millel on klassikaline esteetiline disain. See "plug-and-play" seade ühendab kõrgepinge rõnga põhiseadme, väikese kadudega trafo ja madalpinge jaotusseadmed üheks tugevaks süsteemiks. See tagab usaldusväärse jõudluse, lihtsa paigaldamise ning sobib ideaalselt avalikesse kohtadesse, elamupiirkondadesse ja tööstuslikesse rakendustesse.

Saada päring

Tootekirjeldus

Ameerika stiilis kokkupandav kasti tüüpi alajaam sisaldab kõrgetasemelist rahvusvahelist tehnoloogiat, olles kohandatud kodutingimustele. Ameerika stiilis kokkupandaval kasti tüüpi alajaamal on kompaktne disain, lihtne paigaldus ja hooldus, madal müratase, väikesed kadud, vargusvastane kaitse, tugev ülekoormusvõime ja kõikehõlmavad kaitsemeetmed. See sobib uutele elamupiirkondadele, haljasaladele, parkidele, jaamadele, hotellidele, ehitusplatsidele, lennujaamadele jms.

Toote parameeter ( spetsifikatsioon )

Seerianumber	Nimi	Üksus	Tehnilised andmed
1	Nimipinge	kv	10/0,4 (kõrgrõhk/madal rõhk)
2	Maksimaalne tööpinge	kv	12 (kõrgepinge pool)
3	Nimisagedus	Hz	50
4	Nimivõimsus	KVA	50-1600
5	1-minutiline toitesageduse taluvuspinge	KV	35
6	Välgu impulsspinge	KV	75
7	Jahutusmeetod		Õliga sukeldatud isejahutus
8	Kõrgepinge varukaitsme katkestusvool	kA	50
9	Sisestuskaitsme katkestusvool	KA	2.5
10	Ümbritsev temperatuur	℃	-35-+40
11	Spiraali lubatud temperatuuri tõus	k	65
12	Koormusvaba pinge reguleerimine		±5% või ±2 × 2,5%
13	Müra tase	dB	50
14	Kaitse reiting		IP43

Trafo tehniliste kirjelduste tabel

Sellel on uus S9-seeria trafo südamik, mis pakub madalaid kadusid, suurepärast ülekoormusvõimet ja tugevat lühiskindlust. Kõik kinnitusdetailid on töödeldud lõdvenemisvastaste meetmetega, mis välistab vajaduse südamiku tõstmise järele. Alternatiivina on saadaval ka paremad S10-seeria ja S11-seeria trafod.

Võimsus kVA	Pinge kV		Ühendusrühma tähistus	tühivooluvool %			tühivooluvool %			Impedantsi pinge %	S9	S10	S11
Võimsus kVA	Kõrge rõhk	Madal rõhk	Ühendusrühma tähistus	S9	S10	S11	S9	S9	S11	Impedantsi pinge %	S9	S10	S11
50	10±5% või ±2×2,5%	0.4	Dyn11 või Yyn0	2.0	1.9	0.75	0.17	0.15	0.12		0.87	0.83	0.87
63				1.9	1.8	0.7	0.2	0.18	0.14		1.04	0.99	1.04
80				1.9	1.7	0.7	0.25	0.22	0.175		1.25	1.2	1.25
100				1.8	1.55	0.65	0.29	0.26	0.2		1.5	1.42	1.5
125				1.7	1.45	0.65	0.34	0.3	0.235	4.0	1.8	1.72	1.8
160				1.6	1.3	0.6	0.4	0.36	0.27		2.2	2.12	2.2
200				1.5	1.2	0.55	0.48	0.43	0.33		2.6	2.5	2.6
250				1.4	1.1	0.5	0.56	0.5	0.39		3.05	2.9	3.05
315				1.4	1.0	0.45	0.67	0.29	0.465		3.65	3.45	3.65
400				1.3	1.0	0.4	0.8	0.71	0.56		4.3	4.15	4.3
500				1.2	1.0	0.4	0.96	0.85	0.67		5.15	4.82	5.15
630				1.1	0.8	0.4	1.2	1.6	0.81		6.2	5.86	6.2
800				1.0	0.7	0.35	1.4	1.23	0.98		7.5	7.2	7.5
1000				1.0	0.6	0.3	1.7	1.5	1.15	4.5	10.3	9.8	10.3
250				0.9	0.6	0.27	1.95	1.72	1.36		12.0	12.2	12.0

Toote funktsioon ja rakendus

Integreeritud ja kompaktne disain

Õlisse sukeldatud trafo südamik

Kõrge ohutus ja rikkumiskindlus

Töökindluse suhtes eeltestitud

Paindlik paigaldus ja maandus

Rakendussaidid

◇ Kompaktsed sekundaaralajaamad

◇ Väikesed tööstus- ja kaevandusettevõtted

◇ Tuuleelektrijaamad

◇ Hotellid, kaubanduskeskused, büroohooned, kaubanduskeskused jne.

◇ C- Koormuslüliti

◇ D-Direct kaabliühendusüksus

◇ Maanduslülitiga otsekaabliühendusseade

◇ F- Koormuslüliti-kaitsme kombinatsioon

◇ V- vaakumkaitselüliti

American-style Prefabricated Box-Type Substation
