Mis teeb vahelduvvoolu metallist suletud rõngaga pealülitusaparaadi kaasaegseks toitejaotuseks usaldusväärseks?

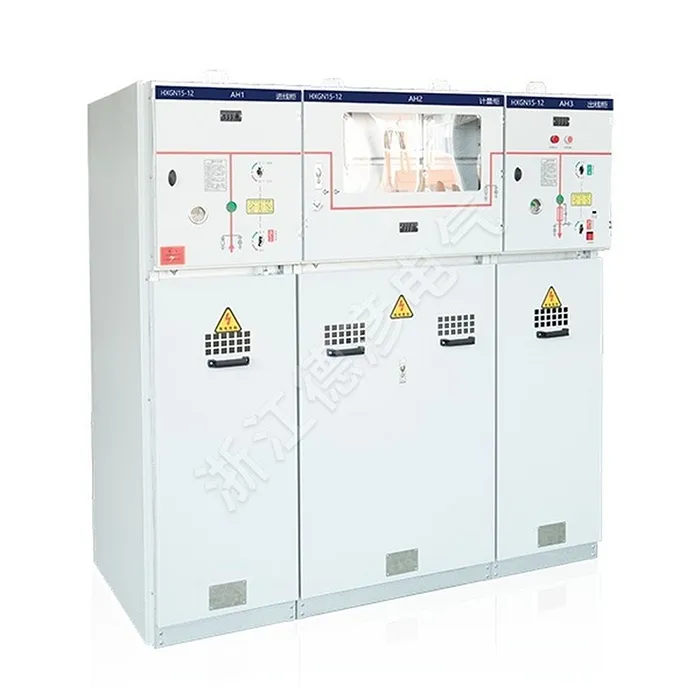

Vahelduvvoolu metallist suletud rõngaga peajaotusseadeon kompaktne keskpinge jaotuslahendus, mis on loodud toite järjepidevuse, tööohutuse, rikete isoleerimise ja paigalduse tõhususe parandamiseks. Kombineerides metallkesta sees lülitus-, kaitse-, isoleerimis- ja maandusfunktsioone, sobib see seade eriti hästi linnade jaotusvõrkudesse, tööstusrajatistesse, ärihoonetesse, infrastruktuuriprojektidesse ja taastuvenergia rakendustesse. See juhend selgitab selle ülesehitust, tööpõhimõtet, peamisi tehnilisi parameetreid, turvaelemente, rakendusstsenaariume ja praktilisi kaalutlusi õige konfiguratsiooni valimiseks.

Sisukord

• 1. Vahelduvvoolu metallist suletud rõngaga pealülitusseadmete mõistmine
• 2. Miks on see keskpingejaotuses oluline?
• 3. Kuidas on lülitusseade üles ehitatud?
  • Lülitus- ja kaitsekomponendid
  • Kaabli- ja ühenduskambrid
  • Metallist korpus ja ohutuskujundus
• 4. Kuidas Ringi põhisüsteem töötab?
• 5. Millised tehnilised parameetrid on kõige olulisemad?
• 6. Elektrijaotusprojektide peamised eelised
• 7. Kus seda tavaliselt kasutatakse?
• 8. Mida peaksid ostjad enne tellimist kontrollima?
• 9. Paigaldamise, kasutamise ja hooldusega seotud kaalutlused
• 10. Õhu- ja gaasiisolatsiooniga konfiguratsioonid
• 11. Korduma kippuvad küsimused
• 12. Järeldus

1. Vahelduvvoolu metallist suletud rõngaga pealülitusseadmete mõistmine

Vahelduvvooluga metallist suletud ringpeajaotusseade on keskpinge elektrijaotusseade, mis on ette nähtud elektrienergia vastuvõtmiseks, jaotamiseks, lülitamiseks, isoleerimiseks ja kaitsmiseks ring- või radiaaljaotusvõrgus. See paigutab asjakohased lülitus- ja kaitseseadmed maandatud metallkorpusesse, luues kompaktse ja organiseeritud lahenduse keskpingerakenduste jaoks.

Vastavalt standardile IEC 62271-200 hõlmavad vahelduvvooluga metallist suletud lülitus- ja juhtaparaadid seadmeid, mille nimipinge on üle 1 kV ja kuni 52 kV (kaasa arvatud). Rõnga põhiseadmed on selle varustuse üks praktilisi vorme ja on laialdaselt seotud keskpinge kaablijaotussüsteemidega.

Mõiste "ring main" kirjeldab pigem võrgukorraldust kui lihtsalt kappi ennast. Tüüpilises ringvõrgus võib vool jõuda jaotuspunkti kahest suunast. Kui kaabliosas tekib rike, saab kahjustatud lõigu isoleerida, samal ajal kui ülejäänud võrk jätkab toite saamist alternatiivse marsruudi kaudu.

Projektiomanike jaoks lahendab see arhitektuur ühe kõige olulisema jaotusprobleemi: elektriteenuse säilitamine, kontrollides samal ajal seadmete suurust, töö keerukust ja ohutusriske.

2. Miks on see keskpingejaotuses oluline?

Kaasaegsed elektrivõrgud peavad taluma kasvavaid koormusi, säilitades samal ajal töökindluse. Tööstusettevõtted, kaubanduskompleksid, haiglad, transpordirajatised, andmekeskused ja taastuvenergiarajatised ei talu alati pikaajalisi elektrikatkestusi.

Õigesti konstrueeritud rõnga põhisüsteem pakub mitmeid eeliseid:

• Tarnete järjepidevus:Rõngakonfiguratsioon võib pärast isoleeritud riket pakkuda alternatiivset toiteteed.
• Rikke isolatsioon:Operaatorid saavad kahjustatud sektsiooni lahti ühendada ilma kogu jaotusvõrku asjatult välja lülitamata.
• Kompaktne paigaldus:Integreeritud lülitusseadmed vähendavad mõne tavapäraste paigutustega võrreldes jalajälge.
• Tööohutus:Metallist korpused, maandussüsteemid, blokeeringud ja asendinäitajad aitavad vähendada kasutusriske.
• Paindlik konfiguratsioon:Koormuslülitite, kaitselülitite, kaitsmete, voolutrafode, pingetrafode ja maanduslülitite erinevaid kombinatsioone saab projekteerida vastavalt projekti nõuetele.

Need omadused muudavad rõngaspeajaotla eriti väärtuslikuks seal, kus ruum on piiratud ja elektriteenuse järjepidevus on projekteerimise peamine prioriteet.

3. Kuidas on lülitusseade üles ehitatud?

Kuigi konfiguratsioonid varieeruvad olenevalt tootjast ja pingeklassist, sisaldab tüüpiline vahelduvvoolu metallist suletud rõngaga peajaotusseade mitut funktsionaalset sektsiooni. Nende jaotiste mõistmine aitab ostjatel tehnilisi ettepanekuid täpsemalt hinnata.

Lülitus- ja kaitsekomponendid

Lülitussektsioon võib sisaldada koormuse katkestuslüliteid, vaakumkaitselüliteid, kaitsme-lülitite kombinatsioone, lahklüliteid ja maanduslüliteid. Sobiv paigutus sõltub sellest, kas seade on mõeldud eelkõige toitelülitamiseks, trafo kaitseks, rikke katkestamiseks või nende funktsioonide kombineerimiseks.

Koormuslüliti on üldiselt ette nähtud tavalise koormusvoolu lülitamiseks, kaitselüliti aga pakub põhjalikumat rikke katkestamise võimalust. Kui kasutatakse kaitsmeid, võib lüliti-kaitsme kombinatsioon pakkuda trafo ja toiteallika kaitset sobivas kasutusvahemikus.

Sel põhjusel ei tohiks ostjad kunagi hinnata kappi lihtsalt selle nimivoolu järgi. Täielik kaitsefilosoofia peab vastama trafole, sööturile, kaablile ja ülesvoolu/allavoolu kaitsesüsteemile.

Kaabli- ja ühenduskambrid

Kaablikamber tagab liidese jaotusseadme ja välise keskpingevõrgu vahel. Olenevalt konstruktsioonist võib see sisaldada kaabliotsmeid, maanduslüliteid, voolutrafosid, pingetrafosid, liigpingekaitse komponente või muid tarvikuid.

Õige kaabli ühilduvus on oluline. Enne seadmete tootmist tuleb kinnitada nõutav kaabli suurus, otsaku tüüp, isolatsioonitase, faaside vahekaugus ja paigaldusviis.

Metallist korpus ja ohutuskujundus

Metallkorpus eraldab pingestatud komponendid ümbritsevast keskkonnast ja loob siseseadmetele kindla mehaanilise struktuuri. Õige lahterdamine võib samuti aidata piirata sisemiste vigade tagajärgi.

Teine oluline omadus on blokeerimismehhanismid. Mehaanilised või elektrilised blokeeringud võivad aidata vältida ohtlikke toiminguid, näiteks maanduslüliti sulgemist, kui pingestatud ahel jääb ühendatuks.

Suurema riskiga paigaldiste puhul tuleks sisemist kaare klassifikatsiooni ja rõhu vähendamise korraldusi käsitleda üldise ohutusprojekti osana. Mõned kaubanduslikult saadavad RMU-süsteemid määravad kindlaks sisemise kaare jõudluse vastavalt määratletud katsetingimustele, näidates, miks tuleks täpset klassifikatsiooni kontrollida, mitte eeldada.

4. Kuidas Ringi põhisüsteem töötab?

Põhiline tööpõhimõte on lihtne. Mitmed jaotuspunktid on ühendatud silmustega keskpingevõrgu kaudu. Iga ring põhiseade juhib võrgu osa ja võib pakkuda ühendust trafo või allavoolu koormusega.

Tavalise töötamise ajal võib võrk töötada määratletud avatud punkti või muu utiliidi heakskiidetud konfiguratsiooniga. Kaabli rikke korral saavad operaatorid või automaatne kaitsesüsteem kahjustatud sektsiooni tuvastada ja isoleerida. Võrgu terved osad võivad seejärel jääda olemasolevast toiteteest pingestatud.

Selline paigutus ei tähenda, et iga helin tagab automaatselt katkematu toite. Tegelik järjepidevus sõltub võrgu ülesehitusest, kaitse koordineerimisest, lülitusprotseduuridest, automatiseerimisest, koondamisest ja utiliitide töönõuetest.

Sel põhjusel on üldise jaotusskeemi kvaliteet sama oluline kui jaotusseade ise.

5. Millised tehnilised parameetrid on kõige olulisemad?

Seadmete valimine ainult pinge ja voolu järgi võib tekitada tõsiseid projektiprobleeme. Täielik tehniline kirjeldus peaks arvestama elektrilisi, mehaanilisi, keskkonna- ja ohutusparameetreid.

IEC 62271-200 on eriti asjakohane, kuna see kehtestab nõuded vahelduvvoolu metallsulguriga lülitus- ja juhtseadmetele selle määratud pingevahemikus. Üksikute komponentide, sealhulgas kõrgepingelülitite, kaitselülitite, lüliti-kaitsme kombinatsioonide, lahklülitite ja maanduslülitite suhtes võivad kehtida muud standardid.

6. Elektrijaotusprojektide peamised eelised

Kompaktne jalajälg

Rõngas peajaotusseade on konstrueeritud ühendama mitmeid jaotusfunktsioone suhteliselt kompaktses paigutuses. See on eriti kasulik linnaalajaamades, ärihoonetes, tööstusettevõtetes ja infrastruktuuriprojektides, kus põrandapind on kallis.

Täiustatud tööpaindlikkus

Mitmed lülitusfunktsioonid võimaldavad operaatoritel isoleerida valitud toite, trafosid või kaabliosi vastavalt võrgu tööplaanile. See võib lihtsustada hooldus- ja tõrkehaldusprotseduure.

Täiustatud personalikaitse

Metallümbrised, maandussüsteemid, blokeeringud, lahterdamine ja asjakohased kaare jõudluse klassifikatsioonid võivad luua mitu kaitsekihti. Neid funktsioone tuleb siiski kontrollida tegeliku toote testimise dokumentatsiooniga.

Vähendatud levitamise keerukus

Õigesti konfigureeritud RMU suudab integreerida toitelülitite ja trafokaitse standardpaketti. See võib lihtsustada projekteerimist, transporti, paigaldamist ja kasutuselevõttu võrreldes mitme eraldiseisva komponendi kokkupanemisega.

Sobib kaasaegsele infrastruktuurile

Sama põhiarhitektuur võib toetada nii tavapärast kommunaalteenuste jaotust kui ka tööstus-, kaubandus-, taastuvenergia-, transpordi- ja muid keskpingerakendusi.

7. Kus seda tavaliselt kasutatakse?

Vahelduvvoolu metallist suletud rõngaga peajaotusseade sobib paljude keskpinge jaotuskeskkondade jaoks.

• Linna elektrijaotus:Kompaktalajaamad ja maakaabelvõrgud.
• Tööstusrajatised:Tehased, töötlemistehased, laod ja tootmiskohad.
• Ärihooned:Kaubanduskeskused, bürookompleksid, hotellid ja suured äriarendused.
• Avalik infrastruktuur:Lennujaamad, raudteerajatised, haiglad, tunnelid ja munitsipaalprojektid.
• Taastuvenergia:Päikese- ja tuuleenergia kogumis- ja jaotussüsteemid.
• Elamuarendused:Keskpinge jaotus suurtele kogukondadele ja elamuprojektidele.
• Trafo alajaamad:Sissetulevate ja väljaminevate toite juhtimine ja trafo kaitse.

Kommerts- ja tööstusprojektid seavad sageli esikohale kompaktsed mõõtmed, usaldusväärsed ümberlülitused, arusaadav hooldus ja selge kaitse koordineerimine. Taastuvenergia projektid võivad panna täiendavat rõhku kaugjuhtimisele, keskkonnakindlusele, seirele ja automatiseerimisele.

8. Mida peaksid ostjad enne tellimist kontrollima?

Keskpinge jaotusseadmete ostmine on pigem tehniline otsus kui lihtsalt hinnavõrdlus. Enne tellimuse esitamist peaksid projektiinsenerid ja hankemeeskonnad koostama üksikasjaliku tehnilise ajakava.

1. Kinnitage süsteemi pinge.Kontrollige nominaalse ja maksimaalse tööpinge nõudeid.
2. Arvutage koormusvool.Ärge valige nimivoolu ainult trafo andmesildilt, arvestamata tegelikke töötingimusi.
3. Määrake lühise tase.Jaotusseadme lühiajaline ja tippvastupidavus peaksid vastama võrgu rikete arvutustele.
4. Määratlege kaitsemeetod.Tehke kindlaks, kas projekt vajab koormuslüliteid, vaakumkaitselüliteid, kaitsmeid või kombinatsiooni.
5. Kontrollige kaabli nõudeid.Kinnitada tuleks kaabli tüüp, otsak, juhtme suurus ja saadaolev paigaldusruum.
6. Vaadake üle blokeerimisnõuded.Kontrollige nõutavat tööjärjestust ja ohutusloogikat.
7. Kinnitage keskkonnatingimused.Arvestage temperatuuri, kõrgust, niiskust, saastetaset, seismilisi tingimusi ja paigalduskeskkonda.
8. Küsige testi dokumentatsiooni.Küsige kohaldatavaid tüübikatsetuste aruandeid, tavakatsete protokolle, sertifikaate, jooniseid ja tehnilisi andmelehti.
9. Kontrollige juurdepääsu hooldusele.Veenduge, et operaatorid saaksid seadmeid ohutult kontrollida, kasutada, testida ja hooldada.
10. Hinnake tulevast laienemist.Kui võib olla vaja täiendavaid sööte, arutage enne tootmist modulaarsust ja vaba võimsust.

Selge tehniline spetsifikatsioon projekti alguses võib oluliselt vähendada hinnapakkumiste arusaamatusi, ümberprojekteerimist, tarneviivitusi ja kasutuselevõtu probleeme.

9. Paigaldamise, kasutamise ja hooldusega seotud kaalutlused

Isegi hästi läbimõeldud jaotusseadmed nõuavad õiget paigaldamist ja kasutamist. Paigaldamisel tuleb järgida tootja heakskiidetud jooniseid ja kehtivaid elektrilisi eeskirju. Kaabli otsakvaliteet on eriti oluline, kuna halb ots võib põhjustada lokaalset elektrilist pinget, ülekuumenemist või isolatsioonihäireid.

Enne pingestamist peaksid projektirühmad kontrollima mehaanilist tööd, elektrilisi blokeeringuid, maanduse järjepidevust, kaabliühendusi, kaitseseadeid, abiahelaid, näidikusüsteeme ja muid asjakohaseid funktsioone.

Korrapärane hooldus peaks põhinema tootja juhistel ja tegelikul töökeskkonnal. Kontrollide intervalle võib olla vaja reguleerida tugevalt saastunud kohtade, kõrge õhuniiskuse, sagedase ümberlülitamise või nõudlike tööstustingimuste jaoks.

Arukate jaotussüsteemide puhul võib kaaluda ka valikulisi jälgimis- ja kaugjuhtimisfunktsioone. Need funktsioonid võivad parandada töö nähtavust ja toetada kiiremat reageerimist ebatavalistele tingimustele, kui need on saidi juhtimisarhitektuuriga korralikult integreeritud.

10. Õhu- ja gaasiisolatsiooniga konfiguratsioonid

Rõnga peajaotusseadmeid saab projekteerida erinevate isolatsioonitehnoloogiate järgi. Õhuisolatsiooniga konfiguratsioonides kasutatakse peamise isolatsioonikeskkonnana õhku, samas kui gaasiisolatsiooniga konstruktsioonid asetavad kriitilised komponendid suletud isolatsioonikeskkonda. Mõnes tootevalikus on saadaval ka tahke isolatsiooniga lahendused.

Parim konfiguratsioon sõltub pigem projekti keskkonnast kui universaalsest "parimast" tehnoloogiast. Ostjad peaksid hindama ruumi, hooldusfilosoofiat, keskkonnanõudeid, elutsükliga seotud kaalutlusi, kohalikke eeskirju ja tootja saadaolevaid katsetõendeid.

11. Korduma kippuvad küsimused

Mis on vahelduvvoolu metallist suletud rõngaga peajaotusseade?

See on keskpinge jaotusseade, mis on suletud metallkorpusesse ja on mõeldud peamiselt ring- või radiaalvõrkudes lülitamiseks, isoleerimiseks, kaitseks ja jaotamiseks.

Millist pingevahemikku seostatakse tavaliselt rõngaspeajaotusseadmetega?

Paljud kaubanduslikud RMU tooted on mõeldud keskpingevõrkudele, nagu 11 kV, 12 kV või 24 kV süsteemid, samas kui muud konfiguratsioonid võivad hõlmata täiendavaid pingeklasse. Õige hinnang tuleb alati sobitada projekti võrguga.

Kas rõngas põhiseade hoiab ära voolukatkestused?

Ükski seade ei suuda kõrvaldada iga katkestust. Rõngastus võib aga parandada toite järjepidevust, võimaldades rikkega sektsiooni isoleerida, samal ajal kui terved sektsioonid võivad jääda pingestatud alternatiivse toitetee kaudu.

Mis vahe on koormuslülitil ja kaitselülitil?

Koormuslüliti on peamiselt ette nähtud normaalse koormusvoolu ümberlülitamiseks selle kindlaksmääratud võimekuse piires. Kaitselüliti on ette nähtud rikkevoolu katkestamiseks ja tavaliste lülitusülesannete täitmiseks oma nimivõimsuse piires. Kaitseskeem peaks määrama, milline seade on sobiv.

Miks on IEC 62271-200 oluline?

Standard IEC 62271-200 määrab kindlaks nõuded vahelduvvoolu metallsulguriga lülitus- ja juhtseadmetele nimipingetele üle 1 kV ja kuni 52 kV (kaasa arvatud). See on oluline viide kohaldatavate seadmete ehituse, katsetamise ja toimivuse hindamiseks.

Kas rõngaspeajaotusseadet saab kasutada välitingimustes?

Jah, välisversioone saab projekteerida sobiva kaitse- ja keskkonnakindlusega. Välistingimustes paigaldamine nõuab aga erilist tähelepanu niiskuse, temperatuuri, tolmu, korrosiooni, päikesekiirguse ja koha tingimustega.

Milliseid dokumente peaks ostja tootjalt nõudma?

Olenevalt projektist võib kasulik dokumentatsioon sisaldada tehnilist andmelehte, üherealist diagrammi, üldist paigutusjoonist, juhtmestiku skeemi, tüübikatsetuste dokumentatsiooni, rutiinsete katsete protokolle, paigaldusjuhendit, kasutusjuhendit ja kehtivaid sertifikaate.

Kuidas valida õiget rõngast peajaotusseadet?

Alustage võrgu pingest, pidevast voolust, tõrketasemest, kaitsefilosoofiast, kaabli konfiguratsioonist, isolatsiooninõuetest, keskkonnatingimustest, paigaldusruumist, ohutusnõuetest ja kehtivatest standarditest. Need parameetrid tuleks seejärel sobitada tootja testitud toote konfiguratsiooniga.

12. Järeldus

Vahelduvvoolu metallsulguriga rõngaspeajaotusseade mängib tänapäevases keskpinge jaotuses olulist rolli, kuna see ühendab kompaktse konstruktsiooni, juhitud lülituse, rikkeisolatsiooni, maanduse ja kaitsefunktsioonid integreeritud koostu. Selle väärtus on eriti ilmne võrkudes, kus on olulised tarne järjepidevus, piiratud paigaldusruum, tööohutus ja lihtsustatud jaotusarhitektuur.

Inseneride ja hankemeeskondade jaoks on kõige usaldusväärsem lähenemisviis valida seadmed vastavalt kogu elektrisüsteemile, mitte keskenduda ühele spetsifikatsioonile, nagu nimivool või kapi suurus. Pinge taset, rikkevoolu, isolatsiooni koordineerimist, kaitsestrateegiat, keskkonnatingimusi, sisemist kaare jõudlust, kaablite paigutust, blokeerimist, katsetamist ja tulevast laiendamist tuleks käsitleda koos.
