Mis on lülitusseade? Funktsioon ja tüübid

Enamasti ei mõtle inimesed elektri taga olevatele nähtamatutele süsteemidele. Keerate lülitit, tuled töötavad, lihtne. Kuid taustal on peidus seadmed, mis tagavad, et midagi ohtlikku ei juhtuks. Seda asja või õigemini seda asjade kogumit nimetatakse lülitusseadmeteks. Kui nüüd küsite kümnelt erinevalt inimeselt, mis on lülitusseadmed, ei anna enamik teile tõenäolist vastust. Mõned võivad öelda, et "see on kaitselüliti", teised võivad lihtsalt õlgu kehitada. Kuid tõde on see, et lülitusseadmeid on kõikjal, alates teie majast kuni hiiglasliku elektrijaamani. See on nagu ihukaitsja elektri eest.

Mis on lülitusseade?

Niisiis, teeme selle väga lihtsaks. Jaotusseadmed on põhimõtteliselt elektriseadmete komplekt, mis hoolitseb ahelate eest. See võib olla lülitid, kaitselülitid, kaitsmed, isolaatorid, releed. Nad kõik jäävad selle vihmavarju alla. Kui süsteemis läheb midagi valesti, toimib see väravavahina ja takistab probleemi levikut. Sellepärast, kui küsida, mis on jaotusseade ühes reas, võiks öelda: see on elektrienergia kaitserüü.

Inimesed kasutavad mõnikord fraasi, mis on elektrijaotusseade, kuid see tähendab sama asja. Kui olete keldris või alajaamas neid halle kappe näinud, on see elektrijaotusseade. Nende sees on osad, mis hoiavad elektrit ohutult kasutada. Kodus on see väike. Haiglas või tehases on see tohutu. Kuid see kõik on sama idee all.

Te ei saa eraldada kahte sõna - lülitusseade ja kaitse. Need käivad käsikäes. Kaitse on lülitusseadmete olemasolu põhjus. Ülekoormuse või rikke korral rakendub kaitse koheselt. Mõelge tuletõkkeustele hoones: ühes piirkonnas võib olla suitsu või leeke, kuid uksed takistavad selle levikut. Jaotusseade on selline, ainult elektriga.

Lülitusseadme funktsiooni selgitamine

Jaotusseadmed mängivad keskset rolli igas elektrisüsteemis, tagades ohutu ja tõhusa elektrijaotuse. Selle esmane eesmärk on juhtida elektrit nii, et see voolaks usaldusväärselt ilma katkestuste ja riskideta. Kombineerides juhtimise, kaitse ja isolatsiooni, kaitsevad lülitusseadmed nii seadmed kui ka inimesed, säilitades samal ajal sujuva töö elamu-, äri- ja tööstusseadmetes.

1. Power Flow juhtimine

Jaotusseadmete esimene ja kõige nähtavam roll on võimsusvoo juhtimine. See võimaldab operaatoritel vooluahelaid ohutult sisse ja välja lülitada, tagades, et elekter voolab ainult siis, kui see on vajalik. See juhtimine on ülioluline nii tavapärastes toimingutes kui ka hädaolukordades, aidates säilitada tõhusust ja sujuvat süsteemi jõudlust.

2. Kaitse vigade eest

Lülitusseade pakub kaitset, katkestades ahelad rikete, näiteks ülekoormuse või lühise korral. See hoiab ära seadmete kahjustamise ja vähendab tulekahju või elektrilöögi ohtu. Kaitseseadmed, nagu kaitselülitid ja releed, toimivad koheselt, tagades elektrisüsteemi ohutuse ja töövõime isegi ootamatute probleemide korral.

3. Hoolduse isoleerimine

Teine oluline funktsioon on isolatsioon. Jaotusseadmed võimaldavad elektrisüsteemi teatud osad ohutult lahti ühendada, et insenerid saaksid teha ülevaatusi, katsetada või remontida ilma pingestatud juhtmetega kokku puutumata. See isolatsioon tagab nii töötajate ohutuse kui ka minimaalse häire ülejäänud süsteemis.

4. Elektriohutuse selgroog

Juhtimine, kaitse ja isolatsioon moodustavad koos elektriohutuse selgroo. Ilma jaotusseadmeteta poleks usaldusväärne voolujaotus võimalik. Need funktsioonid hoiavad süsteeme stabiilsena, minimeerivad riske ja tagavad, et hooldust saab teha ilma ohtudeta, muutes lülitusseadmed iga elektrivõrgu oluliseks osaks.

Lülitusseadmete näited

Näiteid lülitusseadmetest on lugematu arv. Kaitselüliti kast teie majas? See on üks. Suur paneel kaubanduskeskuse sees? Teine. Tööstuses leiate keskpinge lülitusseadmeid. Käigukasti poolel veel suurem käik. Näited muutuvad, kuid põhimõte on alati sama.

Lülitusseadmete tüübid

Nüüd on lülitusseadmeid mitmel kujul. Mitte üks suurus ei sobi kõigile. Jaotusseadmete tüübid sõltuvad peamiselt pingest ja nende kasutuskohast. Igal tüübil on mõned ainulaadsed omadused, mis muudavad selle üheks või teiseks kasutuseks sobivaks.

Madalpinge lülitusseade

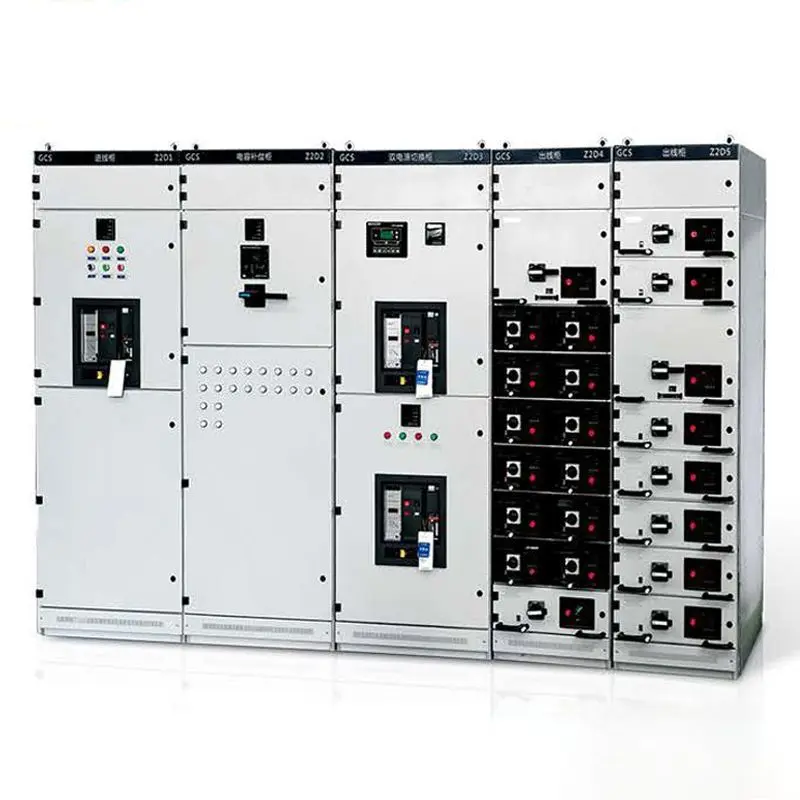

Kõige tavalisem on madalpinge jaotusseade. Siia sobib kõik kuni 400 volti. Majad, kontorid, väikesed poed – nimetage seda. See on varustus, mis kaitseb igapäevast elu. Nendesse üksustesse on pakitud kaitselülitid, kaitsmed ja releed. Te ei pruugi neile mõelda enne, kui kaitselüliti välja lülitub, kuid nad töötavad alati vaikselt.

Keskpinge lülitusseade

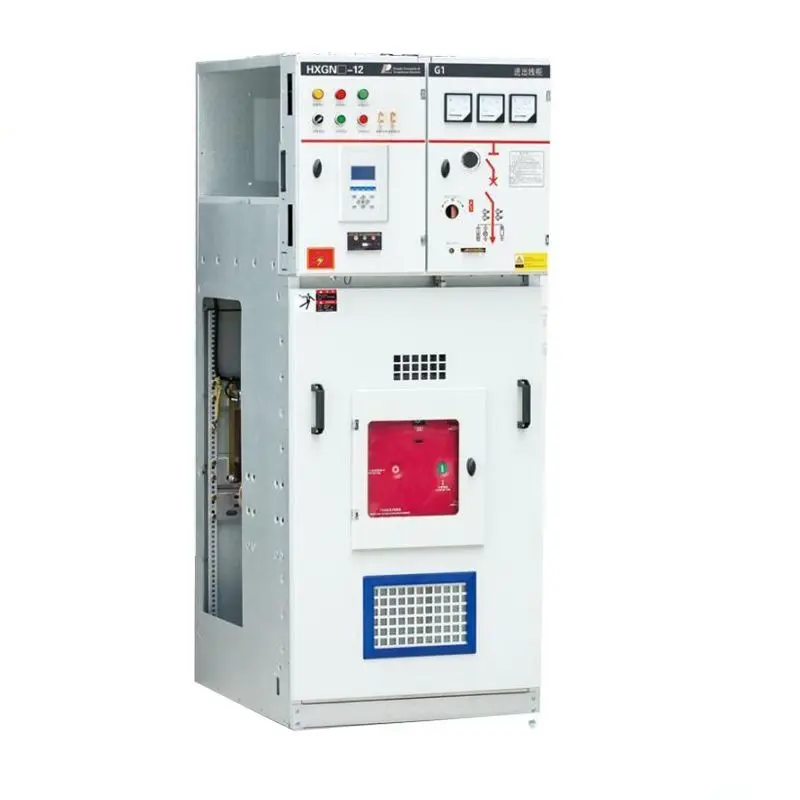

Järgmine on keskpinge jaotusseade. See on vahemikus 1 kV kuni 35 kV. Leiate seda tööstustes, haiglates ja alajaamades, mis jaotavad elektrit tuhandetele kodudele. Keskpinge käigukast on raskem, ehitatud suuremate koormuste vastuvõtmiseks. Kui stabiilsus on kriitiline, nagu operatsioonisaalis, tagab see käik, et võimsus püsib ohutu ja ühtlane.

Kõrgepinge lülitusseade

Siis on teil kõrgepinge käik. See on suur asi. Selline, mis istub ülekandeliinidel ja ühendab terveid piirkondi. Vead on siin ohtlikud ja kulukad. Seetõttu on kõrgepinge jaotusseade konstrueeritud äärmise isolatsiooni ja väga kiire kaitsetoimega. Sama põhimõte, suurem skaala.

Siseruumides vs väljas

Sõltuvalt sellest, kus need on paigaldatud, on olemas ka lülitusseadmete tüübid. Siseseadmeid hoitakse hoonete sees ilmastiku eest kaitstult. Välisseadmed on vastupidavad, sageli alajaamades, ehitatud vastu pidama vihma, tolmu ja kuumuse jaoks.

Õhu-, gaasi-, õliisolatsiooniga

Lõpuks on veel üks viis nende rühmitamiseks isolatsioon. Õhuisolatsiooniga jaotusseadmed on odavad ja laialdaselt kasutatavad. Gaasiisolatsioon, sageli SF6-ga, on kompaktne ja töökindel, kui ruumi napib. Õliisolatsiooniga käik on vanem, kuid mõnes võrgus siiski olemas. Kõik kolm kehtivad, olenevalt vajadusest.

Järeldus

Niisiis, mis on lülitusseade? See on seadmete komplekt, mis hoiab elektrit ohutuna, kontrollituna ja töökindlana. Roll on sama, alates majade madalpinge jaotusseadmetest kuni keskpinge jaotusseadmeteni tööstuses, kuni ülekandesüsteemideni. Jaotusseadme funktsioon on juhtida, kaitsta ja isoleerida. Jaotusseadmete tööpõhimõte on lihtne, kuid tõhus: tuvastage rike, andke kaitselülitile märku, lõigake see välja, kaitske ülejäänud. Vaadake lülitusseadmete komponente, kaitselüliteid, releed, kaitsmeid, isolaatoreid ja näete, kuidas igaüks neist mängib rolli. Ilma nendeta poleks elektrisüsteemid mitte ainult ohtlikud, vaid ka võimatu töötada.
