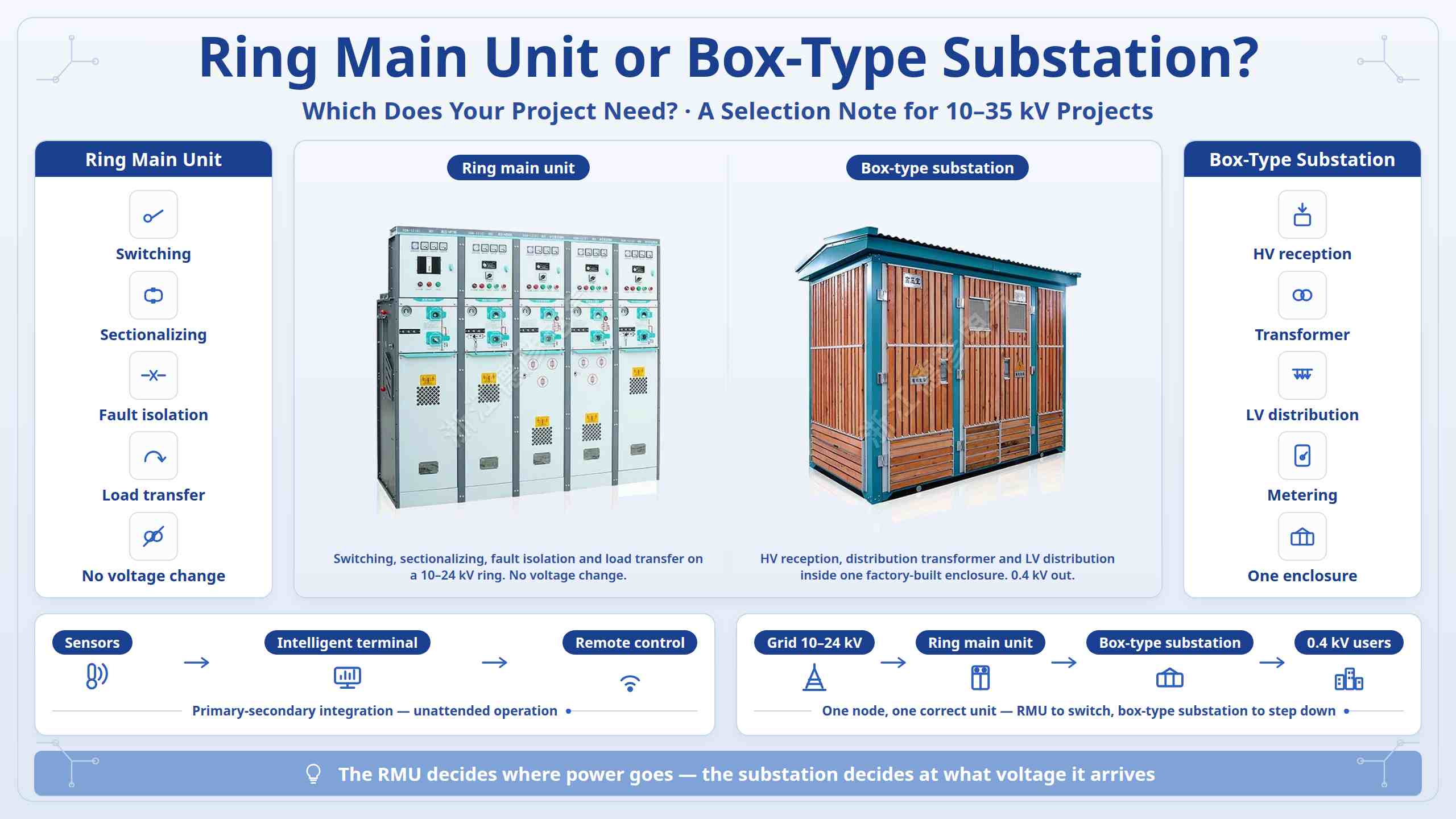

Rõnga põhiseade või kasti tüüpi alajaam: mida teie projekt vajab?

10–35 kV jaotusprojektide puhul mainitakse ühes ja samas projektiülevaates sageli rõngaspeaseadet (RMU) ja kasti tüüpi alajaama. Kuna mõlemad on kompaktsed ja mõlemad on tehases ehitatud, käsitletakse neid mõnikord kui konkureerivaid valikuid. Nad ei ole. Otsus taandub ühele küsimusele kavandatava sõlme kohta: kas see punkt peab pinget langetama ja madalpinge võimsust jaotama või ainult liine vahetama, sektsioonideks jaotama ja ühendama?Zhejiang Deyan Electric Co., Ltd. (DEYAN ELECTRIC), mis toodab mõlemat tootesarja, toob praktilise piiri välja allpool.

I. Kaks erinevat tööd

Rõnga põhiseade on metallsulguriga jaotusseade, mida kasutatakse 10-24kV keskpinge ringvõrkudes. Selle sisemised komponendid on koormuse katkestuslülitid, maanduslülitid ja kaitsmed. See teostab lülitusi, liinide sektsioonide eraldamist, rikete isoleerimist ja koormuse ülekandmist, nii et ühe kaablilõigu rikke saab katkestada ilma ülejäänud rõnga toitmist katkestamata. See ei muuda pinget.

Kasti tüüpi alajaam ühendab kõrgepinge võimsuse vastuvõtu, jaotustrafo ja madalpinge elektrijaotuse – koos mõõtmise ja korpusega – üheks täielikult suletud, teisaldatavaks teraskonstruktsiooniks. See on tehases kokkupandud, tarnitakse tervikuna ja selle väljundiks on lõppkasutajatele madalpinge võimsus.

Ühes reas: RMU otsustab, kuhu jõud läheb; kasti tüüpi alajaam otsustab, millise pingega see saabub ja kuidas seda jaotatakse.

II. Mudeli sobitamine teie stsenaariumiga

Linnakaabli renoveerimine kahe toiteringiga toiteallikaga ja ilma RMU kohaliku astme vähendamiseta. Laadimispunktid, mis vajavad 0,4 kV väljuvat voolu – elamukvartalid, töökojad, äritsoonid, laadimisjaamad – nõuavad kasti tüüpi alajaama. Õues, kitsastes, niisketes või tolmustes kohtades eelistatakse gaasiisolatsiooniga RMU-d, mille suletud paak talub kondenseerumist, tolmu ja soolaudu palju vähem kontrollides. Fotogalvaanilised, salvestus- ja laadimisvaiade projektid kasutavad mõlemat: astmelised alajaamad ja võrguga ühendatud kapid tegelevad muundamise ja võrguga ühendamisega, samas kui gaasiisolatsiooniga RMU-d koguvad ja lülitavad kontrollitud jalajälje piires.

III. Enamikus projektides töötavad nad koos

Paljudes karptüüpi alajaamades on kõrgepinge sissetulevad ja väljuvad seadmed ise ring-peaseadmed, millel on koormuse katkestuslülitid. RMU on lülituskomponent; alajaam on ümbris, mis lisab selle ümber transformatsiooni ja madalpinge jaotuse. Piir on seega pigem praktiline kui konkureeriv – kui sõlm ainult lülitub ja sektsioonib, määrake RMU; kui see peab ka taanduma ja levitama, määrake kasti tüüpi alajaam; ja kui see jaam on samuti osa ringvõrgust, määratakse need kaks koos. Mõlema praegune põhisuund on esmane ja sekundaarne integratsioon: kapis olevad andurid ja seireüksused, mis on ühendatud välise intelligentse jaotusterminaliga, võimaldavad andmete reaalajas üleslaadimist, automaatset rikke asukohta ja isoleerimist, kauglülitusjuhtimist ja järelevalveta töötamist.

IV. Mida kontrollida enne mudeli kinnitamist

Esmalt määrake kindlaks, kas võrk on radiaalne või kahe võimsusega rõngas – ainuüksi see määrab, kas RMU on vaja. Seejärel kontrollige kooskõlastatud kaitseseadetega nimipinget (10/24/35 kV), nimivoolu ja lühise katkestusvoolu; koha tingimused, sealhulgas ruum, niiskus, tolm, soolaudu ja kaitseaste, vajaduse korral plahvatuskindlate seadmetega GB 50058 järgi; ja koormusnõuded, nagu trafo võimsus, väljuvad ahelad ja võimalik ümberpaigutamine. Kaaluge esimest maksumust elutsükli kuludega: õhuisolatsiooniga seadmed sobivad kuivadesse siseruumidesse, kus on spetsiaalne hoolduspersonal, samas kui gaasiisolatsiooniga seadmed maksavad eelnevalt rohkem, kuid vähendavad hooldust väljas või raskesti kontrollitavatel kohtadel.
