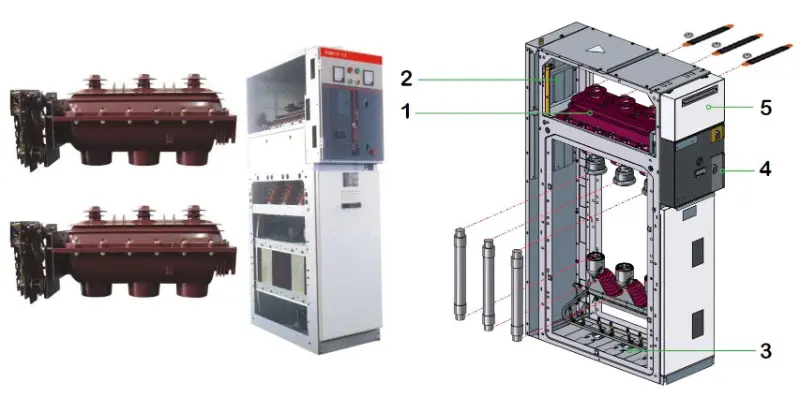

Juhend lülitusseadmete valimiseks

Põhimõtteliselt tüübi valiminelülitusseadmedon otsustusprotsess, mis ulatub "nõuete määratlemisest" kuni "parameetrite sobitamiseni". Valikuprotsessi selgemaks muutmiseks jagasin selle kaheksaks põhidimensiooniks. Saate seda kasutada nagu kontrollnimekirja, kontrollides iga üksust oma tegeliku olukorraga.

Kolm südamiku mõõdet lülitusseadmete valimiseks

Valiku mõõde

Peamised kaalutlused

Valikujuhend

1. Pinge tase

Tehke kindlaks, kas see on mõeldud kõrgepingesüsteemile (nt 10 kV, sissetuleva liini/trafo primaarpool) või madalpingesüsteemile (nt 380 V/220 V, väljamineva liini/klemmide jaotus).

See on kõige olulisem jaotus, mis määrab otseselt seadme isolatsioonitaseme ja sisemised komponendid.

2. Paigalduskeskkond

Hinnake, kas see on mõeldud sise- või välispaigaldamiseks ja kas on olemas erinõuded, nagu hüdroisolatsioon (IP-reiting), niiskuskindlus, korrosioonikindlus või plahvatuskaitse.  Välistingimustes kasutamiseks on vaja kõrget sissetungimise kaitsetaset (nt IP54 või kõrgem) ja roostevabast terasest korpuseid; niiske/söövitav keskkond nõuab täielikult suletud seadmeid või spetsiaalseid pinnatöötlusi.

3. Funktsionaalne eesmärk

Määratlege selgelt põhieesmärk: valgustus, võimsus (nt mootori juhtimine), voolujaotus, võimsusteguri korrigeerimine (kondensaatoripank) või mõõtmine. Valgustuse jaotuskarbid on väikese koormusega ja seinale kinnitatavad; toitejaotuskarbid on suurte koormustega, sageli põrandal seisvad ja vajavad sageli mootori juhtseadmeid.

4. Struktuurne vorm

Valige fikseeritud tüübi (nt GGD, ökonoomne) või väljatõmmatava tüübi (nt GCK/GCS/MNS, lihtne hooldus, kõrge töökindlus) vahel. Fikseeritud tüüp sobib hajutatud koormuse, väheste vooluringide ja piiratud eelarvega olukordades.

Väljatõmmatav tüüp sobib olukordades, kus on kontsentreeritud koormus, palju vooluahelaid ja kõrged toiteallika töökindluse nõuded (nt andmekeskused, naftakeemiatööstus).

5. Elektrilised parameetrid

Kontrollige süsteemi nimipinget, sagedust ja arvutuslikku voolu. Veelgi olulisem on tagada dünaamilise ja termilise stabiilsuse nõuete järgimine lühise tingimustes. Kaitselüliti katkestusvõime peab olema suurem kui maksimaalne lühisvool paigalduskohas.  Parameetrite sobitamine on ohutuks tööks ülioluline. See peab põhinema rangetel arvutustel, mitte ainult kogemustel või hinnangutel.                6. Projekt Nature

Kas see on uusehitusprojekt, renoveerimisprojekt või võimsuse suurendamise projekt?

Uue ehituse puhul seadke esikohale kvaliteetsed ja väga töökindlad uued tooted. Renoveerimisel/laiendusel vaadake olemasolevat kapitüüpi, et süsteemi hõlpsamini integreerida.

7. Paigaldusruum

Mõõtke elektriruumi pikkus, laius ja kõrgus, eriti kappide ees ja taga olevate töökäikude laius.

Ruumi olemasolu piirab otseselt kapi mõõtmeid ja paigutust. Näiteks peab tagumise vahekäigu laius vastama hooldusnõuetele ja üle 6 m pikkuste kapiridade jaoks on vaja kahte väljapääsu.

8. Hooldus ja juhtimine  Võtke arvesse käitava personali tehniliste oskuste taset ja hoolduse mugavuse nõudeid.

Väljatõmmatavad kapid pakuvad head seadmete vahetatavust; hoolduse käigus saab vigase seadme välja tõmmata, et toide kiiresti taastada, kuid hind on suurem.

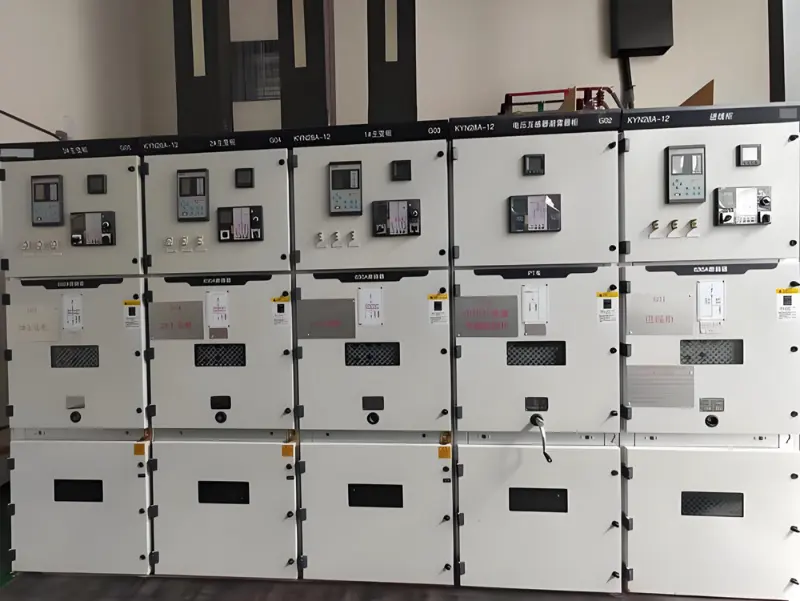

Levinud lülitusseadmete mudelid ja kohaldatavad stsenaariumid

Pärast põhimõõtmete mõistmist vaatame mitut levinumat tüüpimadalpinge jaotusseadmedon the market. See aitab teil sobitada oma abstraktsed nõuded konkreetsete toodetega.

Mudeliseeria  Struktuuri tüüp  Põhiomadused

Tüüpilised kohaldatavad stsenaariumid

:-----------  :--------------------------------------------------------------------------

GGD  Parandatud Ökonoomne ja praktiline, lihtne vooluring, kuid vajab hoolduseks voolukatkestust.

Tööstus- ja kaevandusettevõtted, kulutundlikud ehitusplatsid, vähem vooluahelaid ja madalad nõuded toiteallika järjepidevusele.

GCK       Väljavõte

Koosneb mootori juhtimiskeskuse (MCC) üksustest. Eraldatud vooluringid pakuvad head ohutust ja töökindlust. Pakub head hinna ja kvaliteedi suhet.

Elektrisüsteemid, tööstus- ja kaevandusettevõtted, kõrghooned, mis nõuavad voolu muundamist, jaotamist ja mootori juhtimist. Praegu laialdaselt kasutatav tüüp.

GCS       Loobumine

GCK-l põhinev täiustatud disain, paindlik struktuur, hea sahtliüksuste vahetatavus. Varastel versioonidel oli suhteliselt madalam kaitsetase.  Jaotussüsteemid suurtes elektrijaamades, naftakeemiatehastes jne, mis nõuavad kõrget automatiseerimise taset ja liidesevõimet arvutitega.

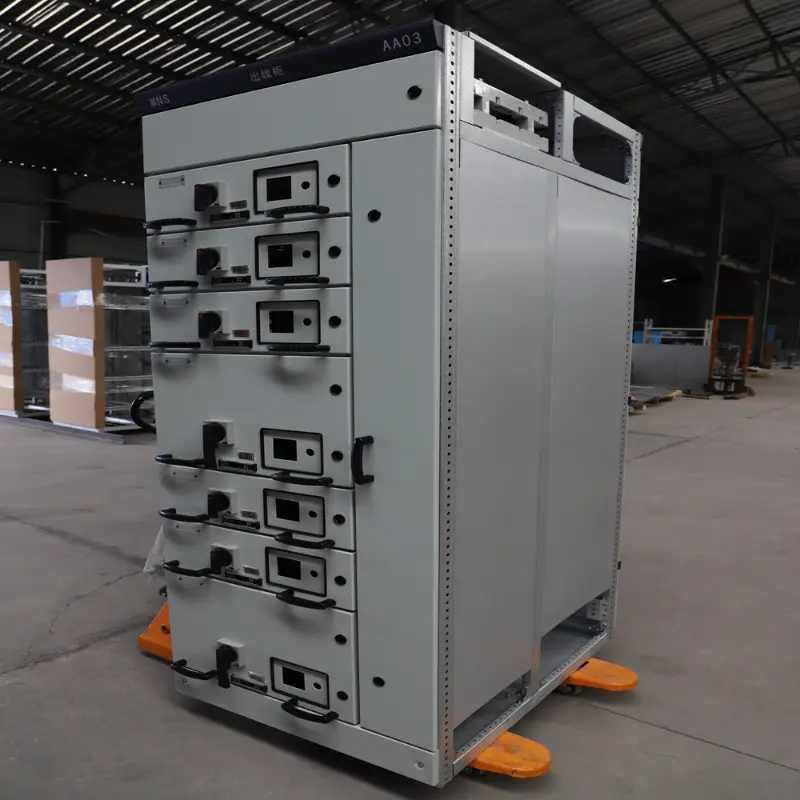

MNS       Väljavõte

Kompaktne disain, modulaarne struktuur, suurepärane töötlus, kõrge kaitsetase, suurepärane jõudlus, kuid suhteliselt kõrgem hind (umbes kaks korda suurem kui GCS).  Olukorrad, kus on ülikõrged nõudmised toiteallika töökindluse, ohutuse ja ruumikasutuse osas, näiteks suured andmekeskused, kõrgetasemelised hotellid ja täppistootmistöökojad.

> Lühidalt, GGD-st MNS-ile võib seda näha nii jõudluse kui ka kulude progressina. Enamiku tavaprojektide puhul on GCK sageli mõistlik valik, mis tasakaalustab ökonoomsuse ja töökindluse.
