Millist pingetaseme rõnga põhiseadet tuleks EPC jaotusprojektide jaoks valida?

Erinevates jaotus-EPC peatöövõtuprojektides toimib rõnga põhiseade (RMU) pakettalajaamade ja kasti tüüpi alajaamade kõrgepinge põhikomponendina. Selle pingetaseme valik määrab otseselt kogu elektrijaotuslahenduse stabiilsuse, vastavuse ja projekti maksumuse ning on ka eelprojekteerimise etapis EPC hankeinseneride jaoks võtmetähtsusega tehniline murekoht. Paljud EPC peatöövõtjad tõstatavad päringu varases staadiumis küsimuse: milline pingetaseme rõnga põhiseade tuleks valida EPC jaotusprojektide jaoks?

Asub Yueqingis, ZhejiangisZhejiang Deyan Electric Co., Ltd.on spetsialiseerunud keskpinge elektrijaotusseadmete uurimis- ja arendustegevusele ning tootmisele. Tarnime IEC nõuetele vastavaid SF6 gaasiisolatsiooniga ja keskkonnasõbralikke tahke isolatsiooniga rõngaspõhiseadmeid, Euroopa stiilis pakettkarpalajaamu, kokkupandavaid kabiintüüpi alajaamu ja täielikku valikut toitejaotusseadmeid. Oleme pikka aega teenindanud ülemaailmseid EPC peatöövõtu kliente ja pakume kohandatud RMU valikulahendusi erinevatele turustusprojektidele.

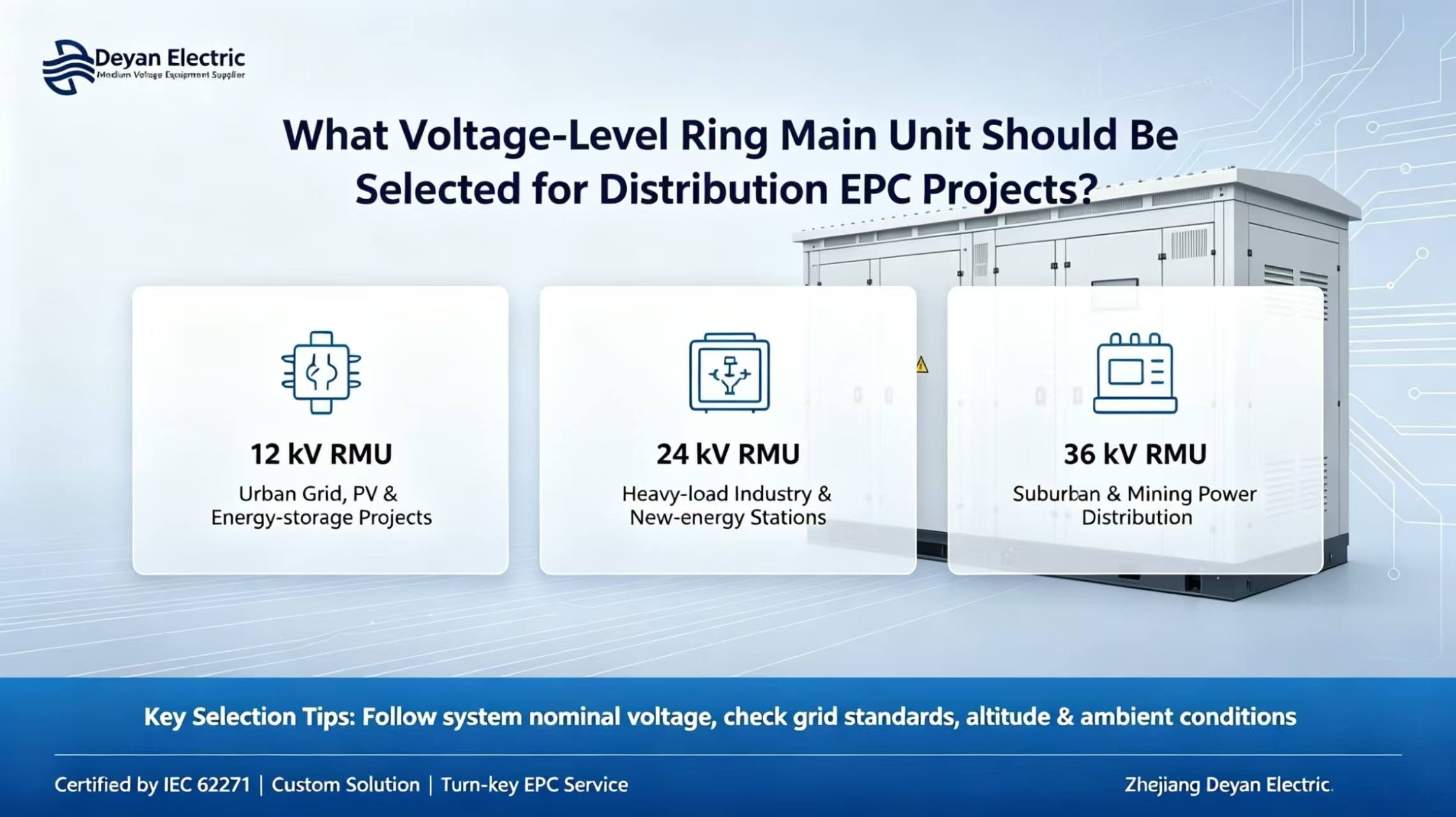

Viide peavoolu ring-peaseadme pingetaseme valikule jaotus-EPC projektides

12 kV (10 kV süsteem)

12 kV rõngaspeaseade on peavoolumudel, mida kasutatakse laialdaselt ülemaailmsetes jaotus-EPC projektides. Seda kasutatakse laialdaselt linna jaotusvõrkude renoveerimisel, tööstusparkide elektrijaotuses, PV- ja energiasalvestusvõrguga ühendamisel ning väikeste ja keskmise suurusega pakettalajaamades. Tänu suurele modulaarsusele ja juhitavatele kuludele sobib see RMU enamiku tavapäraste ringtoitearhitektuuridega, mille lühisekindluse voolutugevus on 20 kA / 25 kA. See on ka kõige sagedamini küsitav spetsifikatsioon EPC projektide jaoks.

24 kV

24 kV rõngaspeaseadmeid kasutatakse enamasti suurema koormuse ja pikema elektriülekande vahemaaga tööstuspiirkondades, samuti uue energia kogumisjaamades. Võrreldes 12 kV lahendusega vähendab see liinikadusid ja investeeringuid kaabli ristlõigetesse, muutes selle sobivaks suure võimsusega EPC peatöövõtuprojektide jaoks. See nõuab kõrgemaid seadmete isolatsiooniklasse ja tugevdatud kapikonstruktsiooni ning selle kogumaksumus on kõrgem kui 12 kV rõngaspõhiseadme oma.

36 kV (33 kV süsteem)

36 kV rõngaspeaseadmeid kasutatakse kaugmaalinnade jaotusvõrkudes, suuremahulistes kaevanduspiirkondades ja kaugtoiteallika EPC tööde jaoks. Kesk-kõrgepinge jaotuskategooriasse kuuludes kasutatakse neid üldiselt koos suure võimsusega pakettalajaamadega ning need seavad kõrgemad nõuded isolatsioonile, sisekaare kaitsele ja tehase vastuvõtutestile (FAT).

Valiku põhiprintsiip:Rõnga põhiseadme nimipinge määratakse vastavalt projekti nimipingele, mitte ainult trafo võimsusele. Enne rõnga põhiseadme nimipinge lõplikku määramist peavad EPC kliendid esmalt kinnitama kohalikud võrgustandardid, süsteemi lühise parameetrid, projekti kõrguse, ümbritseva õhu temperatuuri ja niiskuse tingimused.

Täiendavad kaalutlused EPC-projekti seadmete valikul

Lisaks pingetasemele peavad EPC peatöövõtjad rõnga põhiseadmete ostmisel tähelepanu pöörama ka tootestandarditele, keskkonnaga kohanemisvõimele ja terviklikule tarnevõimele:

Sertifitseerimisnõuded:Tooted peavad vastama IEC 62271 seeria rahvusvahelistele standarditele. Projekti jooniste läbivaatamise ja tehase vastuvõtukatse toetamiseks peavad olema saadaval täielikud tüübikatsetuste aruannete ja CE-sertifikaatide komplektid.

Kohanemisvõime keskkonnaga:Kohandamine on saadaval välistingimustes kasutatavate IP54 kaitseklasside, kondensatsioonivastaste temperatuurijuhtimissüsteemide ja rannikualade korrosioonivastaste katete jaoks, et kohaneda keeruliste töötingimustega, nagu kõrge temperatuur, kõrge õhuniiskus ja suur kõrgus merepinnast.

Täielikud tugilahendused:Deyan Electric suudab tarnida nii eraldiseisvaid rõngaspõhiseadmeid kui ka võtmed kätte lahendusi integreeritud pakettalajaamadele, mis ühendavad RMU-sid, trafosid ja madalpingekappe. Ühekordne kohaletoimetamine vähendab EPC klientide sidekulusid, mis tulenevad mitme osapoole hankest ja kasutuselevõtu koordineerimisest.

Intelligentne täiendus:FTU intelligentsed terminalid on valikulised rikete asukoha ja kaugseire funktsioonide realiseerimiseks, mis sobivad nutikate jaotusvõrkude ja uue energia võrguühenduse EPC-projektide jaoks.

Järeldus

Pingetaseme valik on ring-peaseadme spetsifikatsiooni määratlemise esmane samm. Vale valik võib vallandada tõsiseid riske, nagu võrgu vastuvõtmise ebaõnnestumine, seadmete ülekoormus ja projekti viivitus. Professionaalse elektriinseneride tehnilise meeskonnaga Zhejiang Deyan Electric Co., Ltd. suudab EPC projekti jooniste ja kohalike võrguspetsifikatsioonide põhjal pakkuda ring-peaseadme pinge valimise teenuseid ja esmase skeemi kavandamist. ODM-i kohandamist toetatakse stabiilsete ja usaldusväärsete keskpinge toitejaotuslahenduste pakkumiseks ülemaailmsete jaotus-EPC projektide jaoks.
