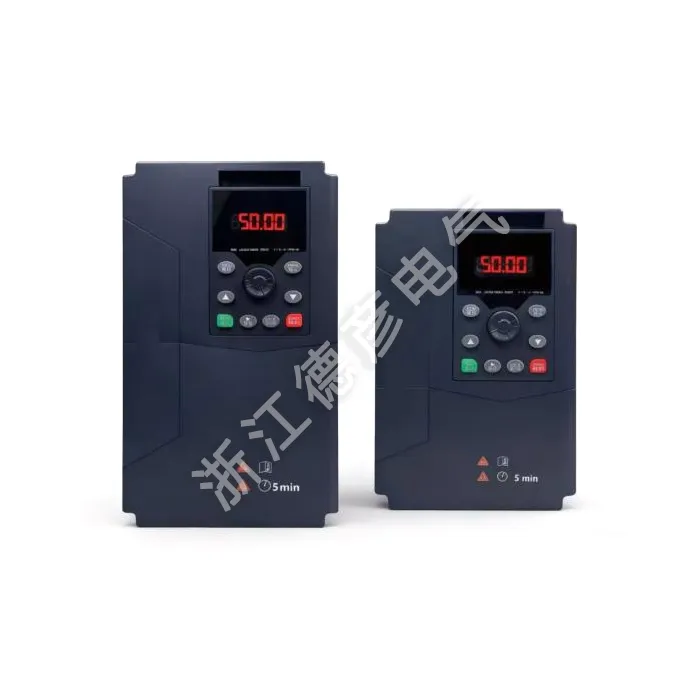

Inverter traaditõmbemasina jaoks

Deyan Electric on professionaalne tööstuslik elektritarnija, kes pakub usaldusväärseid lahendusi ja head hinnaeelist, hõlmates Euroopa ja Ameerika turge. Selle traadi tõmbamismasina LNC860L muunduril on täiustatud pingekontroll ja stabiilne kvaliteet. Sobib hulgiostmiseks, sobib traadi- ja kaablitööstusele, tagades stabiilse töö.

Saada päring

Tootekirjeldus

LNC860L-seeria traaditõmbemasinatele mõeldud sagedusmuundurid ei oma mitte ainult kõiki 8605-vektoriliste sagedusmuundurite suure jõudlusega omadusi, vaid suudavad saavutada ka suletud ahelaga pingejuhtimise ja avatud ahelaga pingejuhtimise, mis vastab erinevatele mähis- ja lahtikerimisnõuetele. Sellel on sisseehitatud matemaatiline mudel pingemähise juhtimiseks ja tugedeks automaatne rulli läbimõõdu arvutamine. Seda saab laialdaselt kasutada sellistes tööstusharudes nagu traat ja kaabel, metallfooliumi töötlemine, mähis, metalltraadi tõmbamine ja plasttraadi tõmbamine. See juhtmetõmbemasina inverter on standardvarustuses – varustatud 485 sidefunktsiooniga ja standardvarustuses on piduriseade – võimsusega 22 kW ja alla selle. Võimsusvahemik: 0,75kW-400kW-380V.

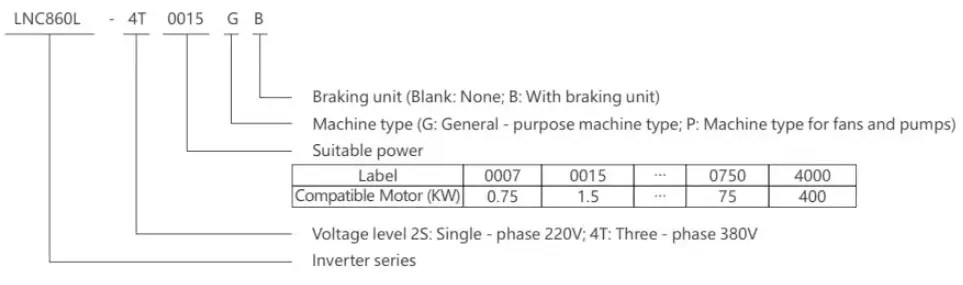

Mudeli tähendus

LNC860L Inverter for Wire-Drawing Machine

Toote omadused

▲ Suure jõudlusega vektorjuhtimine, suur madalsageduslik pöördemoment ja stabiilne väljund

▲ Toetab erinevaid kodeerijaid: ABZ inkrementaalne, U inkrementaalne ja lahendaja

▲ Lai pingesisend, automaatne väljundpinge reguleerimine (AR), väljalülitumine hetkelise võimsuskadu korral, tugevam kohanemisvõime

▲ Toetab suletud ahelaga pingejuhtimist ja avatud ahela pinge juhtimist

▲ Sisseehitatud matemaatiline mudel pingemähise juhtimiseks, toetab rulli läbimõõdu automaatset arvutamist

▲ Sujuv käivitus, stabiilne töö ja pidev pinge

▲ Automaatne traat – katkestuse tuvastamine, automaatne inertsi kompenseerimine

▲ Kerimis- ja lahtikerimissüsteemi kombinatsioon võib alalisvoolu siini jagada, säästes elektrienergiat

▲ Sisseehitatud täiustatud PID-algoritm, kiire reageerimine, tugev kohanemisvõime ja lihtne silumine

▲16 – astmeline kiiruse juhtimine, lihtne PLC teostab mitmefunktsioonilist loogilist juhtimist, nagu ajastus, konstantse kiiruse ja suuna seadistus

▲ Sisseehitatud RS485 sideliides toetab Modbusi protokolli

▲ Mitu kaitsefunktsiooni: ülepinge, ülevool, ülekoormus, ülekuumenemine jne

Nimesildi juhised

MUDEL:	LNC860L-4T0037GB/4T0055PB
VÕIMSUS:	3,7KW 9A/5,5KW 13A
SISEND:	3PH AC380V 50HZ/60HZ
VÄLJUND:	3PH ACOV-380V OHZ-400HZ
S.N:	Vöötkood

Masinatüüpide loend

Sagedusmuunduri mudel	Võimsusvõimsus (kVA)	Sisendvool (A)	Väljundvool (A)	Kohaldatav mootor (KW)
Ühefaasiline toiteallikas:220V±15%,50/60Hz
LNC860L-2S0007GB	1.5	8.2	5.0	0.75
LNC860L-2S0015GB	3.0	14.0	7.0	1.5
LNC860L-2S0022GB	4.0	23.0	9.6	2.2
Kolmefaasiline toiteallikas:380V±15%,50/60Hz
LNC860L-4T0007GB	1.5	3.4	2.1	0.75
LNC860L-4T0015GB	3.0	5.0	3.8	1.5
LNC860L-4T0022GB	4.0	5.8	5.1	2.2
LNC860L-4T0037GB	5.9	10.5	9	3.7
LNC860L-4T0055GB	8.9	14.6	13	5.5
LNC860L-4T0075GB	11	20.5	17	7.5
LNC860L-4T0110GB	17	26	25	11
LNC860L-4T0150GB	21	35	32	15
LNC860L-4T0185GB	24	38.5	37	18.5
LNC860L-4T0220GB	30	46.5	45	22
LNC860L-4T0300G	40	62	60	30
LNC860L-4T0370G	57	76	75	37
LNC860L-4T0450G	69	92	91	45
LNC860L-4T0550G	85	113	112	55
LNC860L-4T0750G	114	157	150	75
LNC860L-4T0900G	134	180	176	90
LNC860L-4T1100G	160	214	210	110
LNC860L-4T1320G	192	256	253	132
LNC860L-4T1600G	231	307	304	160
LNC860L-4T2000G	250	385	377	200
LNC860L-4T2200G	280	430	426	220
LNC860L-4T2500G	355	441	465	250
LNC860L-4T2800G	396	495	520	280
LNC860L-4T3150G	445	565	585	315
LNC860L-4T3550G	500	617	650	355
LNC860L-4T4000G	565	687	725	400

Tehnilised näitajad

Üksus		Spetsifikatsioon
Juhtimisomadused	Väljundsagedus	0-500 Hz
	Kandja sagedus	0,8 kHz ~ 12 kHz Kandesagedust saab automaatselt reguleerida vastavalt koormuse omadustele
	Väljundsageduse eraldusvõime	0,01 Hz
	Juhtimisrežiim	Avatud ahela vektorjuhtimine (SVC) V/F juhtimine Suletud ahela vektori juhtimine (FVC)
	Pöördemomendi omadused	Pöördemomendi kompenseerimise ja libisemise kompenseerimisega võib käivitusmoment ulatuda 150% sagedusel 0,5 Hz
	Pöördemomendi reguleerimise täpsus	±5% (FVC)
	Varisemisvastase tegevuse kriteerium	Määrake nimivoolu protsendina vahemikus 20% kuni 250%
	Kiiruse reguleerimise vahemik	1:100 (SVC) 1:1000 (FVC)
	Kiiruse stabiliseerimise täpsus	±0,5% (SVC) ±0,02% (FVC)
	Ülekoormusvõime	150% nimiväljundvoolust ühe minuti jooksul
	V/F kõver	Neli režiimi: lineaarne; mitme punktiga; täielik V/f eraldamine; mittetäielik V/f eraldamine
	Kiirendus- ja aeglustuskõver	Lineaarse või S-kõvera kiirendus- ja aeglustusrežiimid; neli kiirendus- ja aeglustusaega; kiirenduse ja aeglustamise ajavahemik 0,1–6500,0 s
	DC pidurdamine	Alalisvoolu pidurdussagedus: 0,00 Hz ~ maksimaalne sagedus. Pidurdusaeg: 0,0 s ～ 60,0 s, pidurdusvoolu väärtus: 0,0% ～ 100,0%
	Jooksu juhtimine	Jooksu sagedusvahemik: 0,00 Hz ~ maksimaalne sagedus, sörkimise kiirendus ja aeglustusaeg 0,1 s ~ 6500,0 s
	Lihtne PLC, mitmeastmeline kiirus	Sisseehitatud PLC või juhtklemmide kaudu on võimalik saavutada kuni 16-astmelist kiirust
	Sisseehitatud PID	See suudab hõlpsasti realiseerida protsessijuhtimise suletud ahela juhtimissüsteemi
	Automaatne pingereguleerimine (AVR)	Kui võrgu pinge muutub, võib see automaatselt säilitada püsiva väljundpinge
	Kiire voolu piiramise funktsioon	Minimeerige ülevoolurikkeid maksimaalselt ja kaitske sagedusmuunduri normaalset tööd
Tööomadused	Käsukanali töö	Kolm kanalit: antud juhtpaneelilt, antud juhtterminalide poolt, antud jadaühenduse porti. Seda saab mitmel viisil ümber lülitada
	Sagedusallikas	Kümme sagedusallikat: antud paneeli nupuga, antud juhtpaneelilt, antud analoogpingega, antud analoogvooluga, antud RS485 side kaudu, mida saab mitmel viisil lülitada
	Abisagedusallikas	Kümme lisasagedusallikat. See võimaldab paindlikult saavutada lisasageduse peenhäälestust ja sagedussünteesi
	Sisendterminalid	Kuus digitaalsisendi terminali, millest ühte saab kasutada kiire impulsssisendina. Kaks analoogsisendi kanalit, Al1: sisendvahemik 0–+10 V, Al2: sisendvahemik 0–+10 V/0–20 mA
	Väljundklemmid	Üks kiire impulsi väljundklemm, mis väljastab ruutlaine signaale vahemikus OkHz ~ 50 kHz, mis suudab realiseerida füüsiliste suuruste väljundi, nagu seadistatud sagedus ja väljundsagedus Üks digitaalne väljundklemm Üks relee väljundklemm Kaks analoogväljundklemmi: OV ~ 10 V / 0-20 mA, mis võivad näidata väljundsageduse / voolu / pinge / sagedusteguri / pöörlemissageduse signaali väljundit
	Kaitsefunktsioon	Mootori lühise tuvastamine sisselülitamisel sisendi ja väljundi faasikao kaitse, ülevoolukaitse, ülepingekaitse, alapingekaitse, ülekuumenemiskaitse ülekoormuskaitse jne
Eironment	Taotluskoht	Siseruumides, otsese päikesevalguse käes, tolmu, söövitavate gaaside, tuleohtlike gaaside, õliudu, veeauru, tilkuva vee või soolata jne
	Kõrgus merepinnast	Vähem kui 1000 m
	Ümbritsev õhuniiskus	-10 ℃ ~ + 40 ℃ (Kui ümbritseva õhu temperatuur on vahemikus 40 ℃ ~ 50 ℃, on vaja alandamist)
	Niiskus	Vähem kui 95% suhteline õhuniiskus ilma veepiiskade kondenseerumiseta
	Vibratsioon	Vähem kui 5,9 m/s² (0,6 g)
	Säilitustemperatuur	-20 ℃ ~ + 60 ℃

LNC860L Inverter for Wire-Drawing Machine
