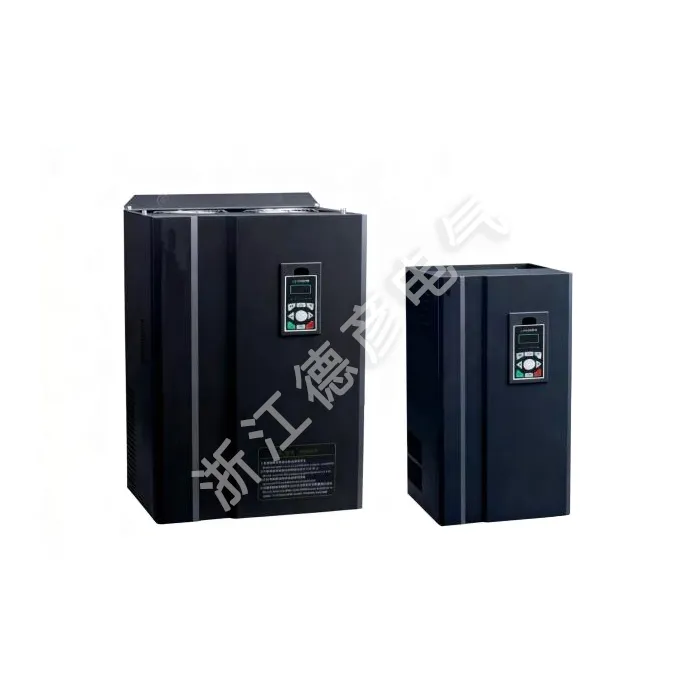

Püsimagnetiga sünkroonmuundur

Deyan Electric on professionaalne tööstuslik elektritarnija, kellel on integreeritud teadus- ja arendustegevus, tootmine ja teenindus ning millel on hea hinnaeelis ja lai katvus Euroopa ja Ameerika turgudel. Selle LNC860E püsimagneti sünkroonmuunduril on täiustatud vektorjuhtimine ja stabiilne kvaliteet. See sobib hulgiostmiseks ja teenindab tipptasemel stsenaariume, nagu CNC-keskused, pakkudes täpset ja usaldusväärset mootori kiiruse reguleerimist.

Saada päring

Tootekirjeldus

LNC860E seeria püsimagneti sünkroonmuundurid on üldotstarbelised suure jõudlusega vektorsagedusmuundurid, mida kasutatakse peamiselt kolmefaasiliste vahelduvvoolu sünkroonmootorite kiiruse ja pöördemomendi juhtimiseks ja reguleerimiseks. See kasutab 32-bitist DSP-kiipi ja sellel on sisseehitatud põhijuhtimisalgoritmid, nagu suletud ahelaga vektorjuhtimine, avatud ahelaga vektorjuhtimine ja pöördemomendi juhtimine, mis võimaldavad suurema jõudluse ja täpsusega püsimagnetitega sünkroonmootoreid juhtida. See tagab suure pöördemomendi madalatel pööretel, heade dünaamiliste omadustega, äärmiselt tugeva ülekoormusvõimega ja toetab erinevaid PG-kaarte. Parandades toote töökindlust ja keskkonnaga kohanemisvõimet, tugevdab see ka disaini klientide kasutatavust ja tööstuse spetsialiseerumist silmas pidades. Optimeeritud funktsioonide, paindlikumate rakenduste ja stabiilsema jõudlusega saab seda laialdaselt kasutada keskmise kuni kõrge taseme rakenduste stsenaariumides, nagu survevalumasinad, õhukompressorid, keskmise kuni suure võimsusega servosüsteemid, tekstiilitõsteseadmed ja tekstiilitõsteseadmed. Sellel püsimagneti sünkroonmuunduril on standardvarustuses 485 sidefunktsioon ning võimsus 22 kW ja alla selle on standardvarustuses koos piduriseadmega. Võimsusvahemik: 0,75kW~400kW-380V.

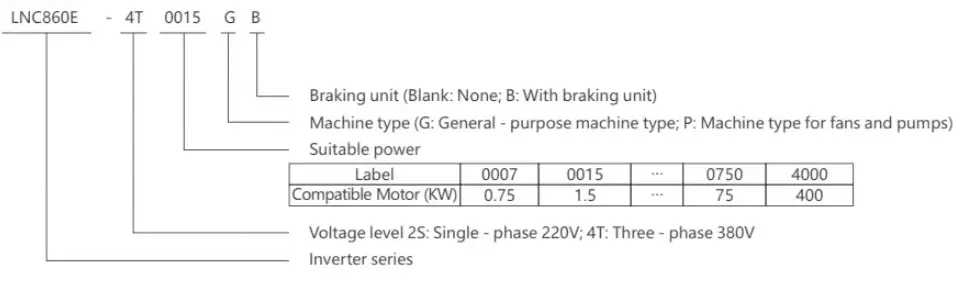

Mudeli tähendus

LNC860E Permanent Magnet Synchronous Inverter

Toote omadused

▲ Avatud ahela ja suletud ahela vektorjuhtimine püsimagnetiliste sünkroonmootorite jaoks Toetab erinevaid koodereid: ABZ inkrementaalne, UVW inkrementaalne ja lahendaja
▲ Lai pingesisend, automaatne väljundpinge reguleerimine (AVR), katkematu töö hetkelise toitekadu ajal, tugevama kohanemisvõimega
▲ Toetab erinevaid sageduse seadistusviise: digitaalseadistus, analoogkoguse seadistus, PID seadistus, RS485 sideseade
▲ Sujuv käivitamine ja stabiilne töö kiiruse jälgimise funktsiooniga
▲ Saab energia säästmiseks jagada alalisvoolu siini
▲ Madal müratase ja tugev häiretevastane võime
▲ Tugev ülekoormusvõime, 150% nimipöördemomendist võib töötada 60 sekundit
▲ Sisseehitatud täiustatud PID-algoritm, kiire reageerimine, tugev kohanemisvõime ja lihtne silumine
▲16 - astmeline kiiruse juhtimine, lihtne PLC mitmefunktsioonilise loogilise juhtimise saavutamiseks, nagu ajastus, püsikiirus ja suuna juhtimine
▲ Mitu kaitsefunktsiooni: ülepinge, ülevool, ülekoormus, ülekuumenemine jne
▲ Toetab LCD-paneeli kuvamist ja toimimist hiina ja inglise keeles Toetab Profibus-DP ja MODBUS-i suhtlust
▲ Struktuuriliselt võtab kasutusele sõltumatu õhukanali konstruktsioon, ventilaatorit saab vabalt lahti võtta ja hea soojuseraldusvõimega

Nimesildi juhised

MUDEL:	LNC860E-4T0040GB/4T0055PB
VÕIMSUS:	4KW9A/5,5K
SISEND:	3PH AC380V 50HZ/60HZ
VÄLJUND:	3PH AC0V-380V 0HZ-400HZ
S.N:	Vöötkood

Tehnilised näitajad

Üksus		Spetsifikatsioon
Juhtimisomadused	Väljundsagedus	0-500 Hz
	Kandja sagedus	0,8 kHz ~ 12 kHz. Kandesagedust saab automaatselt reguleerida vastavalt koormuse omadustele
	Väljundsageduse eraldusvõime	0,01 Hz
	Juhtimisrežiim	Avatud ahela vektori juhtimine (SVC) V/F juhtimine Suletud ahela vektori juhtimine (FVC)
	Pöördemomendi omadused	Pöördemomendi kompenseerimise ja libisemise kompenseerimisega võib käivitusmoment ulatuda 150% -ni sagedusel 0,25 Hz (SVC)
	Pöördemomendi reguleerimise täpsus	±5% (FVC)
	Varisemisvastase tegevuse kriteerium	Määrake protsendina nimivoolust vahemikus 20% kuni 250%
	Kiiruse reguleerimise vahemik	1:100 (SVC) 1:1000 (FVC)
	Kiiruse stabiliseerimise täpsus	±0,5% (SVC) ±0,02% (FVC)
	Ülekoormusvõime	150% nimiväljundvoolust ühe minuti jooksul
	V/F kõver	Neli režiimi: lineaarne; mitme punkti täielik V/f eraldamine; mittetäielik V/f eraldamine
	Kiirendus- ja aeglustuskõver	Lineaarse või S-kõvera kiirendus- ja aeglustusrežiimid; neli kiirendus- ja aeglustusaega; kiirenduse ja aeglustamise ajavahemik 0,1–6500,0 s
	DC pidurdamine	Alalisvoolu pidurdussagedus. 0,00 Hz～maksimaalne sagedus. Pidurdusaeg: 0,0 s ~ 36,0 s, pidurdusvoolu väärtus: 0,0% ～ 100,0%
	Jooksu juhtimine	Jooksu sagedusvahemik: 0,00 Hz～maksimaalne sagedus, sörkimise kiirendus ja aeglustusaeg 0,1 s - 6500,0 s
	Lihtne PLC, mitmeastmeline kiirus	Sisseehitatud PLC või juhtklemmide kaudu on võimalik saavutada kuni 16-astmelist kiirust
	Sisseehitatud PID	See saab hõlpsasti realiseerida protsessijuhtimise suletud ahela juhtimissüsteemi
	Automaatne pingereguleerimine (AVR)	Kui võrgu pinge muutub, võib see automaatselt säilitada püsiva väljundpinge
	Kiire voolu piiramise funktsioon	Minimeerige ülevoolurikkeid maksimaalselt ja kaitske sagedusmuunduri normaalset tööd
Tööomadused	Käsukanali töö	Kolm kanalit: antud juhtpaneelilt, antud juhtterminalide poolt, antud jadaühenduse porti. Seda saab lülitada mitmel viisil
	Sagedusallikas	Kümme sagedusallikat: antud paneeli nupuga, antud juhtpaneelilt, antud analoogpingega, antud analoogvooluga, antud RS485 side kaudu, mida saab mitmel viisil lülitada
	Abisagedusallikas	Kümme lisasagedusallikat. See võimaldab paindlikult saavutada lisasageduse peenhäälestust ja sagedussünteesi
	sisendklemmid	Kuus digitaalsisendi terminali, millest ühte saab kasutada kiire impulsssisendina. Kaks analoogsisendi kanalit, Al1: sisendvahemik 0–+10 V, Al2: sisendvahemik 0–+10 V/0–20 mA
	Väljundklemmid	Üks kiire impulsi väljundklemm, mis on võimeline väljastama ruutlainesignaali vahemikus OkHz ~ 50 kHz, mis suudab realiseerida füüsiliste suuruste, nagu seadistatud sageduse ja väljundsageduse väljundi. Seda saab valida avatud äravooluga tüübiks Üks digitaalne väljundklemm Üks relee väljundklemm Kaks analoogväljundklemmi: OV ~ 10 V / 0-20 mA, mis võivad näidata väljundi sagedust / voolutugevust / väljundvõimsust / pöörlemissagedust / voolutugevust. signaale
Kuvari ja klaviatuuri kasutamine	LED-ekraan	See on varustatud 8 funktsiooniklahvi, 5-kohalise 7-segmendilise LED-i ja 5 oleku LED-indikaatoriga, mis võimaldavad pöörata ettepoole, tagasi pöörata, lähtestada, peatada, sörkida, samuti parameetrite seadistamist ja kuvamist.
Kuvari ja klaviatuuri kasutamine	Kaitsefunktsioon	Mootori lühise tuvastamine sisselülitamisel, sisendi ja väljundi faasikao kaitse, ülevoolukaitse, ülevoolukaitse, alapingekaitse, ülekuumenemiskaitse ülekoormuskaitse jne
Keskkond	Taotluskoht	Siseruumides, otsese päikesevalguse käes, tolmu, söövitavate gaaside, tuleohtlike gaaside, õliudu, veeauru, tilkuva vee või soolata jne
	Kõrgus merepinnast	Vähem kui 1000 m
	Ümbritsev õhuniiskus	-10 ℃ ~ + 40 ℃ (Kui ümbritseva õhu temperatuur on vahemikus 40 ℃ ~ 50 ℃, on vaja alandamist)
	Niiskus	Vähem kui 95% suhteline õhuniiskus ilma veepiiskade kondenseerumiseta
	Vibratsioon	Vähem kui 5,9 m/s² (0,6 g)
	Säilitustemperatuur	-20 ℃ ~ + 60 ℃
