Sisevaakum kaitselüliti käsikäruga

Deyan Electric on professionaalne tarnija, kellel on rikkalikud tööstuslike elektriseadmete tootmise kogemused, mis on spetsialiseerunud tööstuslike elektriseadmete uurimis- ja arendustegevusele, tootmisele, müügile ja teenindusele. Selle peamiste toodete hulka kuuluvad elektriseadmed, nagu gaasiisolatsiooniga jaotusseadmed, rõngaspeaseadmed, kompaktsed alajaamad ja kõrge/madalpinge jaotusseadmed.

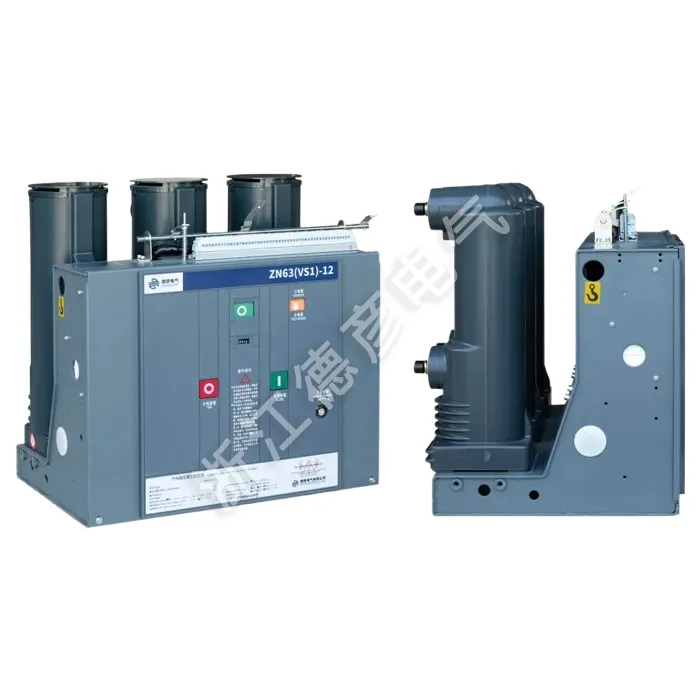

Käsikäruga (väljatõmmatava) disainiga sisevaakumkaitselüliti hoolduse ja testimise hõlbustamiseks. See tagab usaldusväärse vooluahela kaitse oma vaakumkatkestustehnoloogia, kompaktse struktuuri ja paindliku tööga, muutes selle ideaalseks elektrijaotussüsteemide ja tööstuslike rakenduste jaoks.

Saada päring

Tootekirjeldus

Käsikäruga sisevaakumkaitselüliti on kolmefaasiline AC 50Hz siseruumides asuv jaotusseade nimipingega 12kV. See sobib juhtimis- ja kaitserakendusteks tööstusettevõtetes, elektrijaamades, alajaamades ja elektriseadmetes ning sobib ideaalselt kohtadesse, kus on vaja sagedast tööd. Sisaldab integreeritud töömehhanismi ja kaitselüliti korpust. Käsiautoga sisevaakumkaitselüliti võib olla konstrueeritud fikseeritud paigaldusüksusena või varustatud spetsiaalse sissetõmbemehhanismiga, et moodustada väljatõmbeseade. Käsivaguni peavooluahela osaga sisevaakumkaitselüliti võib sisaldada täielikult kapseldatud tahke isolatsiooniga poste, et saavutada kompaktne suurus, kõrge töökindlus ja hooldusvaba töö. See ühildub väljatõmmatavate lülitusseadmete kappidega, nagu KYN28-12(GZS), samas kui fikseeritud kinnitusega versiooni saab integreerida XGN fikseeritud lülitusseadmete kappidesse.

Toote parameeter ( spetsifikatsioon )

Seerianumber	Nimi		Üksus	Andmed
1	Nimipinge		kV	12
2	Maksimaalne tööpinge		KV	12
3	Nimivool		A	630 1250	630 1250 1600 2000 2500 3150		1250 1600 2000 2500 3150 4000
4	Nominaalne lühise katkestusvool (termilise stabiilsuse nimivool – RMS)		KA	20/25	31.5		40
5	Nominaalne lühise sulgemisvool (tipp)		KA	50/63	80		100
6	Nominaalne maksimaalne vastupidavusvool (nimetatud dünaamilise stabiilsuse vool – tipp)		KA	50/63	80		100
7	4S nominaalne lühistaluvusvool		KA	20/25	31.5		20/25
8	Nimetatud isolatsioonitase	Tööpinge taluvus (enne ja pärast nimikatkestumist) / 1 min võimsuse sageduse pingetaluvus	KV	Maa 42 (vaheaeg 48)
		Vastupidavus pingele (enne ja pärast nimikatkestumist) / pikseimpulsi maksimaalne nimipinge		Maa 75 (murre 85)
9	Nimetatud termilise stabiilsuse aeg		S	4
10	Nimetatud tööjärjestus			Eraldi -0,3S - Kombineeritud -180S - Kombineeritud
11	Mehaaniline eluiga		Teiseks	20000
12	Nimetatud lühisvoolu katkestuste arv		Teiseks	50
13	Töömehhanism nimi sulgemispinge (DC)		v	AC, DC 110 220
14	Töömehhanismi nimiavamispinge (DC)		v	AC, DC 110 220
15	Kontaktide vahe		mm	11±1
16	Ülekäik (kontaktvedru kokkusurumise pikkus)		mm	3,5±0,5
17	Kolmefaasiline sulgemis- ja avanemisaeg		ms	≤2
18	Kontakti põrkeaeg sulgemise ajal		ms	≤2
19	Keskmine väljasõidukiirus		m/s	0,9-1,2
	Keskmine sulgemiskiirus		m/s	0,5-~0,8
20	Avamise aeg	Maksimaalse tööpinge juures	S	≤0,05
21		Minimaalse tööpinge juures		≤0,08
22	Sulgemise aeg		S	0.1
23	Iga faasi põhiahela takistus		μΩ	630 ≤50		1250 ≤ 45
24	Liikuvate ja statsionaarsete kontaktide lubatud kumulatiivne kulumispaksus		mm	3

Toote funktsioon ja rakendus

Käsikäru (väljatõmmatav) disain

Täiustatud vaakumkatkestus

Tõhustatud turvalisus blokeeringutega

Kevadine töömehhanism

Mitmekülgne rakendus

Kasutusala

◇ Kompaktsed sekundaaralajaamad

◇ Väikesed tööstus- ja kaevandusettevõtted

◇ Tuuleelektrijaamad

◇ Hotellid, kaubanduskeskused, büroohooned, kaubanduskeskused jne.

◇ C- Koormuslüliti

◇ D-Direct kaabliühendusüksus

◇ Maanduslülitiga otsekaabliühendusseade

◇ F- Koormuslüliti-kaitsme kombinatsioon

◇ V- vaakumkaitselüliti
