Miks on lülitusaparaat tänapäevaste elektrisüsteemide võtmesõlm?

Elektrisüsteemis onelektrienergia edastamineelektrijaamadest lõppkasutajateni hõlmab mitmeid keerulisi juhtimis-, jaotamis- ja kaitseetappe. See protsess hõlmab palju enamat kui lihtsalt juhtmete ühendamist; see tugineb keerukale ja kooskõlastatud seadmete hulgale. Elektrivõrgu kriitilise sõlmena toimiv lülitusseade täidab funktsioone, mis ulatuvad palju kaugemale lihtsast "lülitamise" kontseptsioonist. Põhimõtteliselt on see metallist suletud komplekt, mis ühendab mitut funktsionaalset üksust, mille ülesandeks on põhitoimingud, nagu vooluringide loomine ja katkestamine, oleku jälgimine, tõrkekaitse ja toitejaotus. Jaotusseadmete mõistmine on võtmetähtsusega, et mõista, kuidas kaasaegsed elektrisüsteemid saavutavad ohutu, usaldusväärse ja paindliku toiteallika.

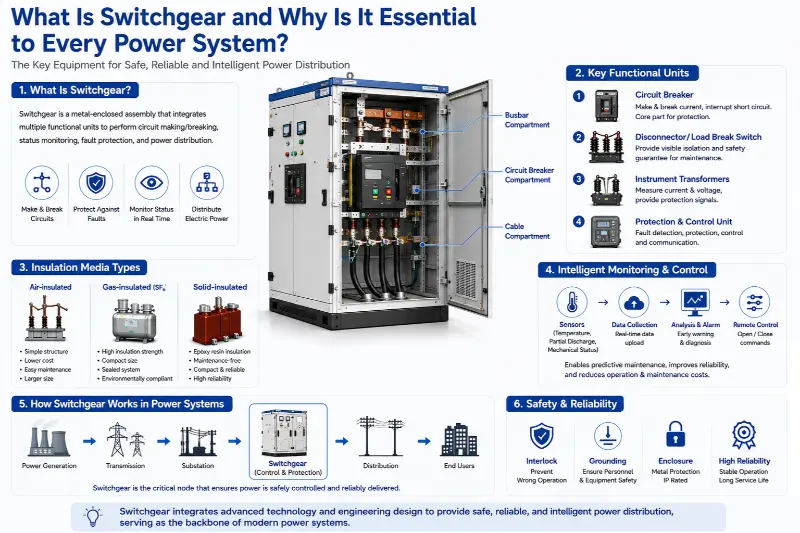

Jaotusseadmete põhiväärtus seisneb "isolatsiooni" ja "juhtimise" füüsilises teostuses. Elektrisüsteemid peavad toime tulema erinevate töötingimustega, sealhulgas rutiinse elektriülekande ja katkestuste, ohutu isoleerimisega seadmete hoolduse ajal ja kiire lahtiühendamisega rikete korral. Sisemiste funktsionaalsete üksuste mehaanilise kombinatsiooni ja elektrilise blokeerimise kaudu standardiseerib ja kindlustab lülitusseade need toimingud. Selle metallist korpus pakub tugevat kaitsebarjääri, eraldades pinge all olevad komponendid füüsiliselt väliskeskkonnast ja töötajatest. Sisemiselt jagavad vaheseinad seadme veelgi iseseisvateks sektsioonideks – näiteks siinikamber, kaitselüliti kamber ja kaablikamber. See disain tagab, et kui rike ilmneb ühes sektsioonis, jääb selle mõju lokaalseks, vältides intsidendi eskaleerumist. See modulaarne, osadeks jaotatud disainifilosoofia on aluseks sellele, kuidas lülitusseadmed tagavad süsteemi üldise stabiilsuse.

Funktsionaalse koostise poolest ei ole tüüpiline jaotusseade ainult üks seade, vaid miniatuurne süsteem. See koosneb mitmest peamisest funktsionaalsest üksusest, mis töötavad koos:

1. Peamine vooluahela loomise ja katkestamise üksus: põhikomponent on siin kaitselüliti. See on võimeline moodustama ja katkestama ahelaid tavalistes koormustingimustes; Veelgi olulisem on see, et lühise või tõsise ülekoormuse korral võimaldab selle sisemine väljalülitusmehhanism milisekundite jooksul automaatselt välja lülitada, katkestades rikkevoolu. Selle katkestusvõime määrab otseselt lühistõrgete ulatuse, mida jaotusseade suudab toime tulla.

2. Ohutusisolatsioon ja nähtav katkestusseade: seda funktsiooni täidavad peamiselt lahklülitid (isolaatorid) või koormuse katkestuslülitid. Lahtilüliteid kasutatakse pärast kaitselüliti avanemist, et luua selge ja usaldusväärne õhkisolatsiooniga vahe, mis tagab seadmete hooldamisel nähtava ohutuse. Koormuslülitid võib liigitada järgmiselt: 1. Õhuisolatsiooniga: need kasutavad peamise isolatsioonivahendina atmosfäärirõhul olevat õhku. Eelised hõlmavad lihtsat struktuuri, madalamaid kulusid ja hoolduse lihtsust. Puuduste hulka kuuluvad seadmete mahukad suurused; kuna õhu dielektriline tugevus on suhteliselt madal, on ohutuse tagamiseks vaja suuri elektrilisi vahemaid. Sisemised komponendid on vastuvõtlikud ka keskkonnateguritele, nagu niiskus ja tolm.

3. Gaasisolatsiooniga: väävelheksafluoriidi (SF6) kasutatakse tavaliselt isoleeriva ja kaarekustutusvahendina. SF6 gaas pakub suurepärast isolatsiooni ja kaare kustutamise võimet, võimaldades seda tehnoloogiat kasutavatel lülitusseadmetel olla väga kompaktsed ja väikese ruumijäljega, jäädes samas immuunseks väliste keskkonnahäirete suhtes. Tehnoloogia toetub aga suuresti gaasisulgemistehnikatele; lisaks on SF6 tugev kasvuhoonegaas ning selle taaskasutamise ja kõrvaldamise suhtes kehtivad ranged keskkonnaalased eeskirjad.

4. Tahke isolatsioon: tahkeid materjale, nagu epoksüvaiku, kasutatakse primaarahela komponentide (nt kaitselülitid, lahklülitid) valamiseks või kapseldamiseks üheks integreeritud mooduliks. See tehnoloogia välistab täielikult väliskeskkonna mõju ja võimaldab hooldusvaba töötamist, kusjuures seadmete suurus jääb õhu- ja gaasiisolatsiooniga tüüpide vahele. Väljakutse seisneb äärmiselt kõrgetes nõuetes materjali töötlemisele ja soojuse hajumise projekteerimisele.

Kaasaegne lülitusseadmete disain rõhutab järjest enam oleku jälgitavust ning intelligentset käitamist ja hooldust. Traditsioonilised perioodilise hoolduse mudelid on nihkumas seisundipõhisele prognoositavale hooldusele. See tugineb erinevatele kappi paigaldatud anduritele: temperatuuriandurid jälgivad soojuse teket kontaktidel ja siini ühenduspunktides; osalise tühjenemise andurid tuvastavad varajases staadiumis sisemised isolatsioonidefektid; ja mehaaniliste karakteristikute andurid registreerivad kaitselülitite avanemis- ja sulgemiskiirused ning ajastused. Kogutud andmed laaditakse üles taustasüsteemi, kus suurandmete analüüs hoiatab varakult võimalike rikete eest, võimaldades sihipärast hooldust; see suurendab oluliselt toiteallika töökindlust ning vähendab kasutus- ja hoolduskulusid.

Jaotusseadmed ei tööta isoleeritult; selle sekundaarne juhtimissüsteem toimib närviliidesena kaasaegsetesse nutikatesse võrkudesse integreerimiseks. Standardsete sideprotokollide kaudu saab kaitse-, mõõtmis- ja olekuandmeid edastada alajaamade automaatikasüsteemidesse või kõrgema taseme dispetšerkeskustesse. Samuti saab see vastu võtta kaugjuhtimispuldi käsklusi, et käivitada kaugavamise ja sulgemise toiminguid. See kahesuunalise teabevahetuse võimalus võimaldab võrgu dispetšeritel jälgida võrgu serva tööolekut reaalajas ning hõlbustab kiiret rikete eraldamist ja toite taastamist – need on iseparaneva võrgu ehitamise põhielemendid.

Mis puudutab paigaldust ja pikaajalist kasutamist, siis lülitusseadmete toimivust mõjutavad paljud tegurid. Paigaldusvundamendi tasasus, siiniühenduste pingutusmoment ja maandusvõrgu töökindlus on lähtetingimused, mis määravad selle tööea jooksul. Töö ajal kogunevad sisemised komponendid elektrilist ja mehaanilist kulumist; ühendused võivad lõdveneda soojuspaisumise/kokkutõmbumise või elektromagnetiliste jõudude mõjul, mis põhjustab ülekuumenemist; ja isolatsioonimaterjalid vananevad aja jooksul järk-järgult. Isegi kõige arenenumad seadmed nõuavad professionaalset ülevaatust, temperatuuri jälgimist ja osalise tühjenemise testimist, et jälgida nende seisukorra muutusi.

Elektrisüsteemi kriitilise sõlmena kehastavad jaotusseadmed disainifilosoofiat, mida iseloomustab kõrge integreeritus, funktsionaalne spetsialiseerumine ja keskendumine ohutuse koondamisele. Alates vastupidavast välisest metallkattest kuni keeruka sisemise elektriloogikani ja füüsilise isolatsiooni põhiprintsiipidest kuni tipptasemel nutikate anduritehnoloogiateni – iga detail teenib põhieesmärki: usaldusväärsete juhtimispunktide ja ohutustõkete loomine keeruliste jõuvoogude keskel. Jaotusseadmete sügav mõistmine näitab, et pidevat ja stabiilset toiteallikat ei saa pidada enesestmõistetavaks; pigem tugineb see selliste kriitiliste seadmete arvukate osade taga olevale rangele inseneriprojektile ja pidevale tehnoloogilisele arengule. Need seadmed, mis on võimelised moodustama ja katkestama vooluringe nimivooluga ja taluma spetsiifilisi lühise tekitamise voolusid, on sageli seotud kindlate rakenduste jaoks mõeldud kaitsmetega. Nende ja kaitselülitite vahelised mehaanilised või elektrilised blokeeringud on töövigade vältimiseks üliolulised.
