Vahelduvvoolu metallisolatsiooniga rõngaspealülitusseade

Deyan Electric on professionaalne tööstuslik elektritarnija, kellel on integreeritud teadus- ja arendustegevus, tootmine ja teenindus. Vahelduvvoolu metallisolatsiooniga rõngaspeajaotusseade on kompaktne õhuisolatsiooniga seade, mis tagab usaldusväärse 10–12 kV sekundaarse toitejaotuse. Mõeldud ringpeasüsteemidele, tagab ohutu koormuse ümberlülitamise, rikkeisolatsiooni ja pideva toiteallika. Selle tugev, modulaarne disain pakub lihtsat hooldust ja sobib ideaalselt linnavõrkudesse, tööstuspiirkondadesse ja ärikompleksidesse, mis nõuavad töökindlat ja kulutõhusat võrgu jõudlust.

Saada päring

Tootekirjeldus

Vahelduvvoolu metallisolatsiooniga rõngaga pealülitusseade on täielikult isoleeritud, tihendatud ja hooldusvaba lahendus. See seade ühendab kõik pinge all olevad osad ühte epoksüvormitud plokki, tagades täieliku vastupidavuse karmidele keskkondadele. Usaldusväärne rõnga põhiseade sobib ideaalselt mitmesugusteks rakendusteks alates linnavõrkudest kuni nõudlike kohtadeni, nagu tunnelid ja lennujaamad. Tänu kompaktsele ja turvalisele disainile tagab see tugeva isolatsiooniga jaotusseade töökindluse ja ohutuse.

Toote parameeter ( spetsifikatsioon )

Projekt	Üksus	Parameetrid
rutiin
Nimipinge	kV	12
Nimisagedus	Hz	50
Võimsussageduse taluvuspinge	kV/min	42/48
Välgu impulsspinge	kV	75/85
Kaare kestus	S	≥0,5
Komponentide IP-reiting (v.a mõõtekapid)		IP67
Korpuse kaitsereiting		IP4X
Sektsiooni kaitsereiting		IP2X
Töötoitepinge	V	DC24, 48, 110, 220
Töötoitepinge	V	AC110, 220
Siinisüsteem
Nimivool	A	630 (1250)
Nimetatud lühiajaline vastupidavusvool	kA/s	20/4 (25/4)
Nimetatud tippvastupidavusvool	kA	50(63)
Nimetatud tippvastupidavusvool	kA	50
Laadimislüliti üksus
Nimivool	A	630
Nimetatud lühise sulgemisvool	KA	50
Nimetatud lühiajaline vastupidavusvool	KA/S	20/4
Koormuslüliti mehaaniline eluiga	Teiseks
Koormuslülitite elektriline eluiga	teiseks	E3
Osaline tühjendamine	pc	≤5
Kaitselüliti
Nimivool	A	630 (1250)
Nimetatud lühise katkestusvool	KA	20(25)

Projekt	Üksus	Parameetrid
Nimetatud lühise sulgemisvool	kA	50(63)
Nimetatud lühiajaline vastupidavusvool	kA/S	20/4 (25/4)
Kaitselülitite mehaaniline eluiga	teiseks	20000
Kaitselülitite kasutusiga	teiseks	E2
Nimetatud tööjärjestus		0-0,3s-CO-180s-CO
Osaline tühjendamine	PC	≤5
Koorma lüliti-kaitsme kombineeritud elektriseade
Nimivool (maksimaalne)	A	200
Nimetatud lühise katkestusvool	kA	31.5
Nimivool (maksimaalne)	KA	80
Osaline tühjendamine	PC	3150
Ühendage lahti lüliti
Nimivool	A	630/1250
Nimetatud lühiajaline vastupidavusvool	KA	20/25
Hinnanguline lühiajaline kestus	S	4
Nimetatud tippvastupidavusvool	kA	50/63
Mehaaniline eluiga	Teiseks	3000
Maanduslüliti
Nimivool	A	630/1250
Nimetatud lühiajaline vastupidavusvool	K	20/25
Hinnanguline lühiajaline kestus	S	4
Nimetatud tippvastupidavusvool	k	50/63
Nominaalne lühise sulgemisvool (tipp)	KA	50
Nimetatud lühise sulgemisvoolu tsüklid	Teiseks	2
Mehaaniline eluiga	Teiseks	3000

Toote funktsioon ja rakendus

Rakendussaidid

Tugev isolatsioon suurendab ohutust ja keskkonnasõbralikkust

Kompaktne ja ruumisäästlik disain

Väga usaldusväärne ebasoodsates tingimustes

Hooldusvaba töö

Paindlik ja laiendatav konfiguratsioon

◇ Kompaktsed sekundaaralajaamad

◇ Väikesed tööstus- ja kaevandusettevõtted

◇ Tuuleelektrijaamad

◇ Hotellid, kaubanduskeskused, büroohooned, kaubanduskeskused jne.

◇ C- Koormuslüliti

◇ D-Direct kaabli ühendusseade

◇ Maanduslülitiga otsekaabliühendusseade

◇ F- Koormuslüliti-kaitsme kombinatsioon

◇ V- vaakumkaitselüliti

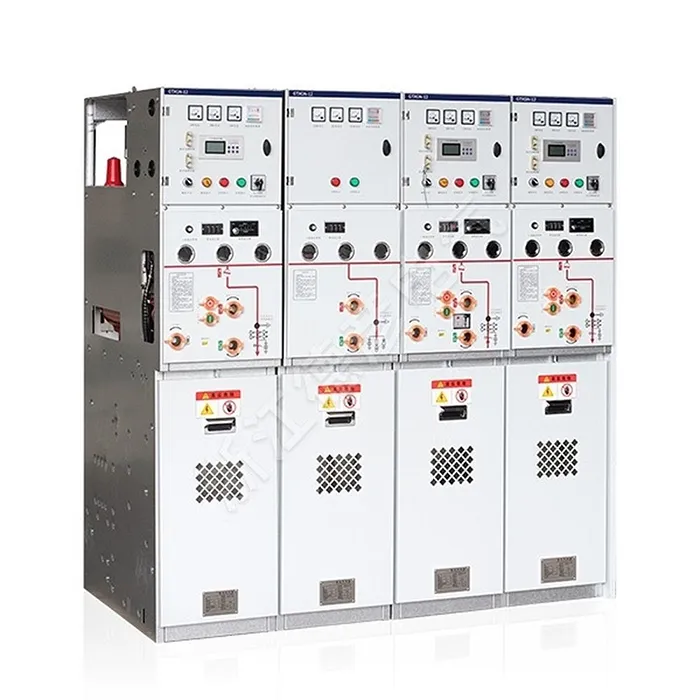

AC Metal-Insulated Ring Main Switchgear
