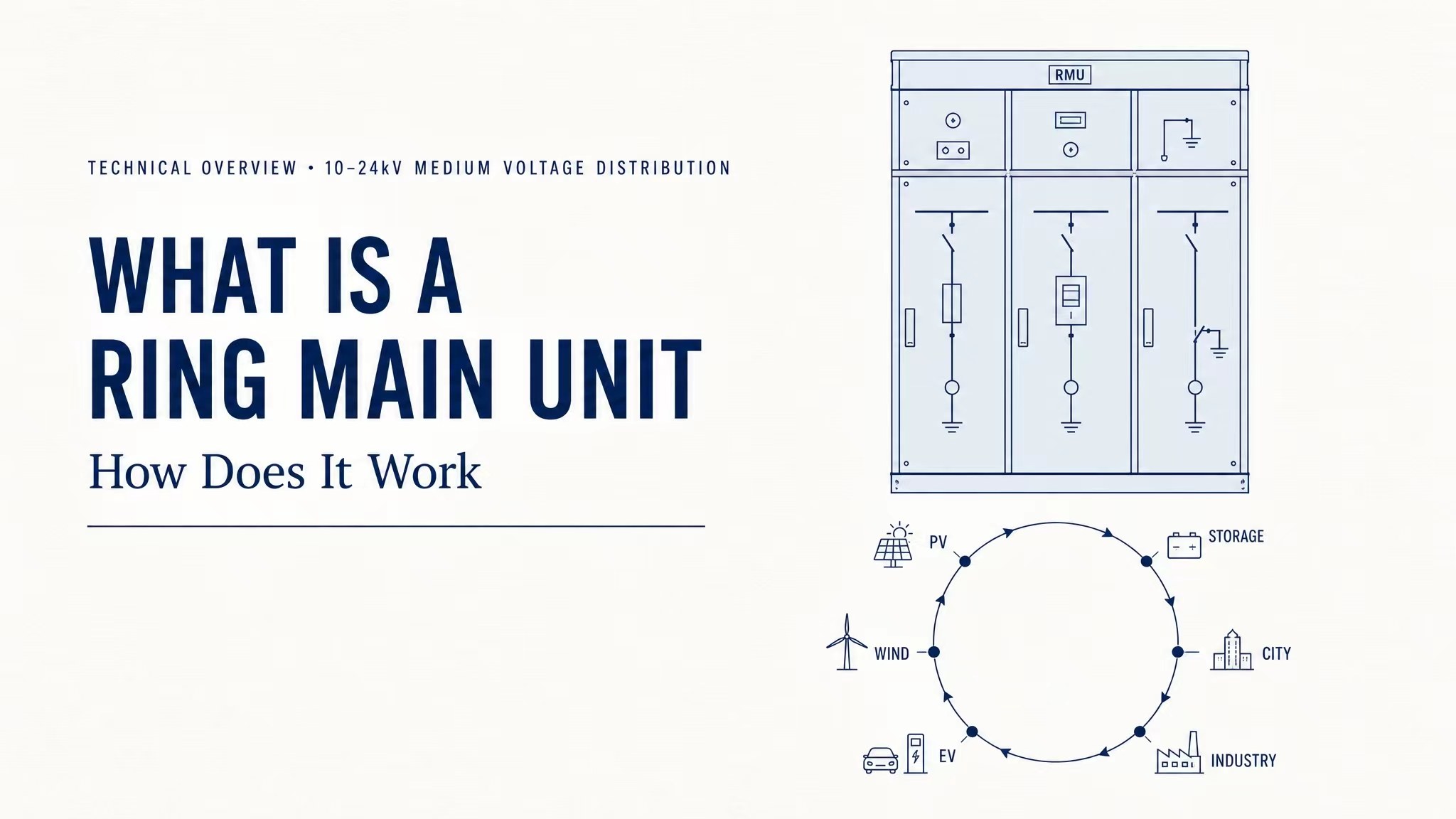

Mis on ring-peaseade ja kuidas see töötab

Linnakaablitorustike renoveerimisel, uue energia elektrijaotuse toetamisel ning elamukogukondade ja tööstusparkide elektrivarustusprojektidel,Ringi põhiüksused(RMU-d) toimivad 10–24 kV keskpinge ringjaotusvõrkude südamikuna. Tänu kompaktsele kapistruktuurile, töökindlatele koormuslülitite komplektidele ja paindlikule ringtoiterežiimile on RMU-dest saanud peamised seadmed välistingimustes kasutatavaks toitejaotuseks, kasti alajaamade sobitamiseks ja maa-aluse torujuhtme elektrijaotuseks. See dokument sisaldab üksikasjalikku tutvustust, mis hõlmab seadmete põhilisi tööpõhimõtteid, viit peamist eelist, kohaldatavaid asukohti, rutiinset ülevaatust ja hooldust, samuti uute keskkonnasõbralike gaasiisolatsiooniga RMUde tehnilist suundumust tööstuses, pakkudes elektrisektoris levinud otsingumärksõnu.

I. Põhiline tööpõhimõte

Rõngas toiteallikas viitab suletud rõnga toiteahela moodustamisele, ühendades mitu kõrgepingekaablit otsast lõpuni. Varustatud sisemiste komponentidega, sealhulgas koormuslülitid, maanduslülitid ja kaitsmed, juhivad RMU-d kaabliliinide ühendamist ja lahtiühendamist ahelas.

Kui ringvõrgu ühes osas tekib lühis või kaablikahjustus, saab RMU vigase segmendi kiiresti lahti ühendada. Heliahelad võivad endiselt edastada voolu kahesuunaliselt, vältides elektrikatkestusi kogu piirkonnas ja parandades oluliselt linnajaotusvõrkude toiteallika stabiilsust --- see on selle põhifunktsioon, mis eristab seda tavalistest kõrgepinge lülituskappidest.

II. Toote viis põhifunktsiooni

1. Kompaktne kapi disain, et säästa paigaldusruumi
Modulaarse integreeritud struktuuriga on selle kogumaht palju väiksem kui tavalistel kõrgepinge lülituskappidel. Seda saab paigaldada otse teede haljasvöönditesse, kaablikaevudesse ja kitsastesse maa-alustesse elektrijaotusruumidesse, mistõttu on see ideaalne linnades, kus on vähe ruumi.

2. Mitu valikulist isolatsioonikandjat, millel on suurepärane ohutus
Turg pakub erinevaid tüüpe, sealhulgas SF6 gaasiisolatsiooniga, kuiva õhuga keskkonnasõbralikke gaasiisolatsiooniga, tahke isolatsiooniga ja õhuisolatsiooniga tooteid. Täielikult suletud kapi struktuur on vee- ja tolmukindel ning IP67 kaitseklassiga, mis on vastupidav vihma, liiva, niiskuse ja rannikuäärse soola udu põhjustatud erosioonile ööpäevaringseks välitingimustes kasutamiseks.

3. Rõngas toiteallikas kiire rikkeisolatsiooniga
See toetab kahe võimsusega rõnga ümberlülitamist. Kui rike ilmneb ühes harus, lukustab ja isoleerib seade rikke koheselt, ilma et see häiriks teiste kasutajate toitevarustust, mistõttu on see asendamatu elektrivõrgu uuendamisel ja renoveerimisel vanades linnapiirkondades.

4. Lihtne struktuur, millel on pikaajaline hooldusvaba jõudlus
Gaasisolatsiooniga RMUde sisemised komponendid ei ole välisõhu poolt oksüdeerunud, mis vähendab igapäevast kontrollimise töökoormust. Mehaanilised koormuslülitid on suure vastupidavusega ja taluvad sagedasi lülitustoiminguid.

5. Aruka uuendamise tugi esmase-sekundaarse integratsiooni kaudu
Uued intelligentsed RMU-d on varustatud anduriklemmidega, et jälgida kaugjuhtimisega temperatuuri, gaasirõhku ja liinivea signaale. Ühilduvad nutika võrgu taustasüsteemidega, võimaldavad järelevalveta töötamist ja automaatseid rikkehäireid, mis on kooskõlas elektrijaotuse intelligentse teisendustrendiga.

III. Peamised rakenduse stsenaariumid

● Maakaabli renoveerimine vanades linnaosadesja välised elektrijaotusringvõrgud vallateede ääres

● Kõrgepinge elektrijaotusseadmed elamukvartalitele, ärikompleksideleja maa-alused parkimismajad

● Sissetulevad ja väljaminevad lülituskapidkasti tüüpi alajaamade sees

● 10kV võrguga ühendatud toitejaotusfotogalvaaniliste elektrijaamade ja hajutatud energiasalvestusprojektide jaoks

● Tööstusparkide, tööstustsoonide, kaevanduste toitesüsteemide toetamineja kiirteede infrastruktuur

● Välisringi toitepunktid rannikuäärsetes tänavates, linnades ja maapiirkondades;korrosioonivastased kapid kohanduvad karmi töökeskkonnaga

IV. Standardsed igapäevased hooldusmeetodid

1. Kontrollige regulaarselt kapi välisustmõlkide, korrosiooni või vananemise/kahjustatud tihendusribade eest kapi ustel; parandage lõhenenud värv, et vältida roostetamist ja vee sissepääsu.

2. Kontrollige perioodiliselt gaasikambri rõhkugaasiisolatsiooniga mudelite jaoks ja käsitleda viivitamatult madalrõhu lekkehäireid.

3. Katsetage korduvalt sujuvat lülitusjõudlustkoormuslülititest ja maanduslülititest ning puhastage kappi kogunenud tolm ja praht.

4. Kontrollige kaabliühenduste temperatuurivarjatud ohtude, nagu lahtised ja ülekuumenenud juhtmeklemmid, kõrvaldamiseks.

5. Korrapäraselt tehke isolatsiooni pingetaluvuse katseidja kontrollige intelligentsete seireterminalide ja veaindikaatorite normaalset tööd.

V. Tööstuse arengusuund

Kahe süsiniku poliitika ajendiks on keskkonnasõbralikud kuiva õhuga isoleeritud RMUd kogumas laialdast populaarsust. Need asendavad traditsioonilise kasvuhoonegaasi väävelheksafluoriidi puhta õhuga isolatsioonivahendina, et tagada parem keskkonnamõju. Vahepeal on esmasest ja sekundaarsest integratsioonist, miniaturiseerimisest ja intelligentsusest saanud peavoolu tööstuse suunad ning RMU-d pakuvad jätkuvalt usaldusväärset tuge linna nutikate jaotusvõrkude ehitamiseks.
