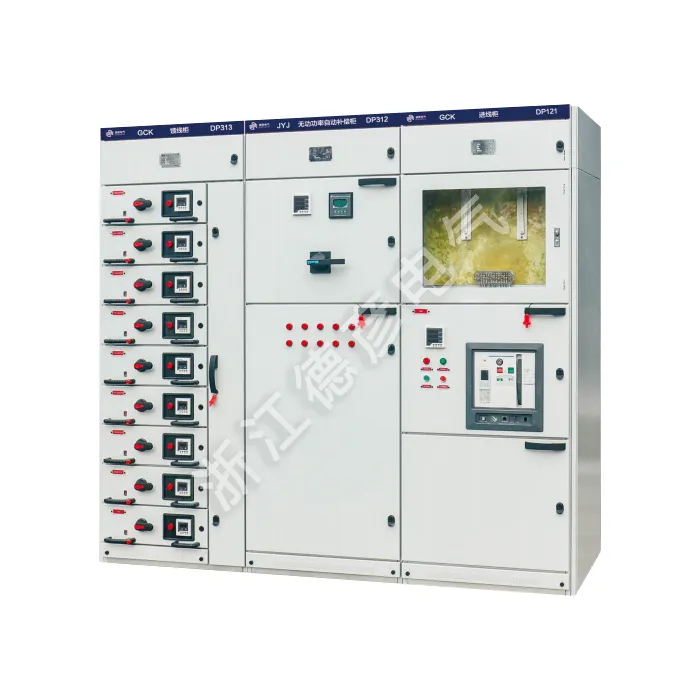

Väljatõmmatav lülituskapi kontuur väljatõmbamise teel

Deyan Electric on professionaalne tarnija, kellel on rikkalik tootmiskogemus tööstuslike elektriseadmete alal. Väljatõmmatav lülituskapp Outline by Extract on modulaarse väljatõmbekonstruktsiooniga, mille nimitööpinge on kuni 660 V. Selle osadeks jaotatud struktuur tagab ohutu töö, samas kui standardsed funktsionaalsed üksused pakuvad paindlikku konfiguratsiooni energiajaotuse ja mootori juhtimise rakenduste jaoks.

Saada päring

Tootekirjeldus

Ekstraheeritavat lülituskappi Outline kasutatakse laialdaselt elektrijaamades, metallurgia valtsitehastes, naftakeemiatehastes, kergetööstuses ja tekstiilitehastes, sadamates ja dokkides, hotellides ja külalistemajades jne kolmefaasiliste nelja- või viiejuhtmeliste vahelduvvoolusüsteemide jaotussüsteemina pingega 380 V või sagedusega 660 V a500 Az. või vähem, toiteallikaks ja mootorite tsentraliseeritud juhtimiseks.

Väljatõmmatav lülituskapp Outline on läbinud põhjalikud tüübitestid ja saanud CCC sertifikaadi. See on kõrgekvaliteediline kokkupandud madalpinge lülituskapp, mis vastab järgmistele standarditele:

Riiklik standard GB7251.1-2005 "Madalpinge lülitusseadmete korpused" ja rahvusvaheline standard IEC60439.1-1992 "Madalpinge lülitusseadmed ja juhtimisseadmed".

Toote parameeter ( spetsifikatsioon )

Kategooria	Spetsifikatsioon
Põhiparameetrid
Nimitööpinge	400V / 660V
Isolatsiooni nimipinge	690V
Nimisagedus	50 Hz
Elektrilised omadused
Peamise siini nimivool	≤5000A
Maksimaalne vastupidavusvool	176 kA (vähemalt 0,1 s)
Lühiajaline voolutaluvus	100 kA (vähemalt 1 s)
Kaitsekraad
Korpus	IP30 (standardne)
Sisemised sektsioonid	IP40 (funktsionaalsetele üksustele)
Mehaanilised omadused
Mehaaniline eluiga	Väljatõmbemehhanism: ≥1000 toimingut
	Kaitselüliti: ≥10 000 toimingut
Standardite järgimine	IEC 61439-1/2, GB 7251.1
Keskkonnatingimused
Ümbritsev temperatuur	-5°C kuni +40°C
Suhteline õhuniiskus	≤95% (mittekondenseeriv)
Kõrgus merepinnast	≤2000 m
Peamised komponendid
Kaitselülitid	Ühildub tavaliste vormitud korpusega kaitselülititega
Kaitseseadmed	Toetab erinevaid digitaalseid releesid ja jälgimisseadmeid
Eriomadused
Blokeerimissüsteem	Mehaanilised ja elektrilised blokeeringud ohutuks tööks
Suhtlemine	Valikuline sideliides (Modbus, Profibus)

Toote funktsioon ja rakendus

Täiustatud modulaarne väljatõmmatav disain

Põhjalik ohutuskaitsesüsteem

Suure jõudlusega elektrilised parameetrid

Tugev konstruktsiooni terviklikkus

Paindlik konfigureerimisvõimalus

Rakendussaidid

◇ Kompaktsed sekundaaralajaamad

◇ Väikesed tööstus- ja kaevandusettevõtted

◇ Tuuleelektrijaamad

◇ Hotellid, kaubanduskeskused, büroohooned, kaubanduskeskused jne.

◇ C- Koormuslüliti

◇ D-Direct kaabli ühendusseade

◇ Maanduslülitiga otsekaabliühendusseade

◇ F- Koormuslüliti-kaitsme kombinatsioon

◇ V- vaakumkaitselüliti

Extractable Switch Cabinet Outline By Extraction
