Kuidas KYN28-12 lülitusseade voolu vastu võtab, jaotab, juhib, kaitseb ja jälgib

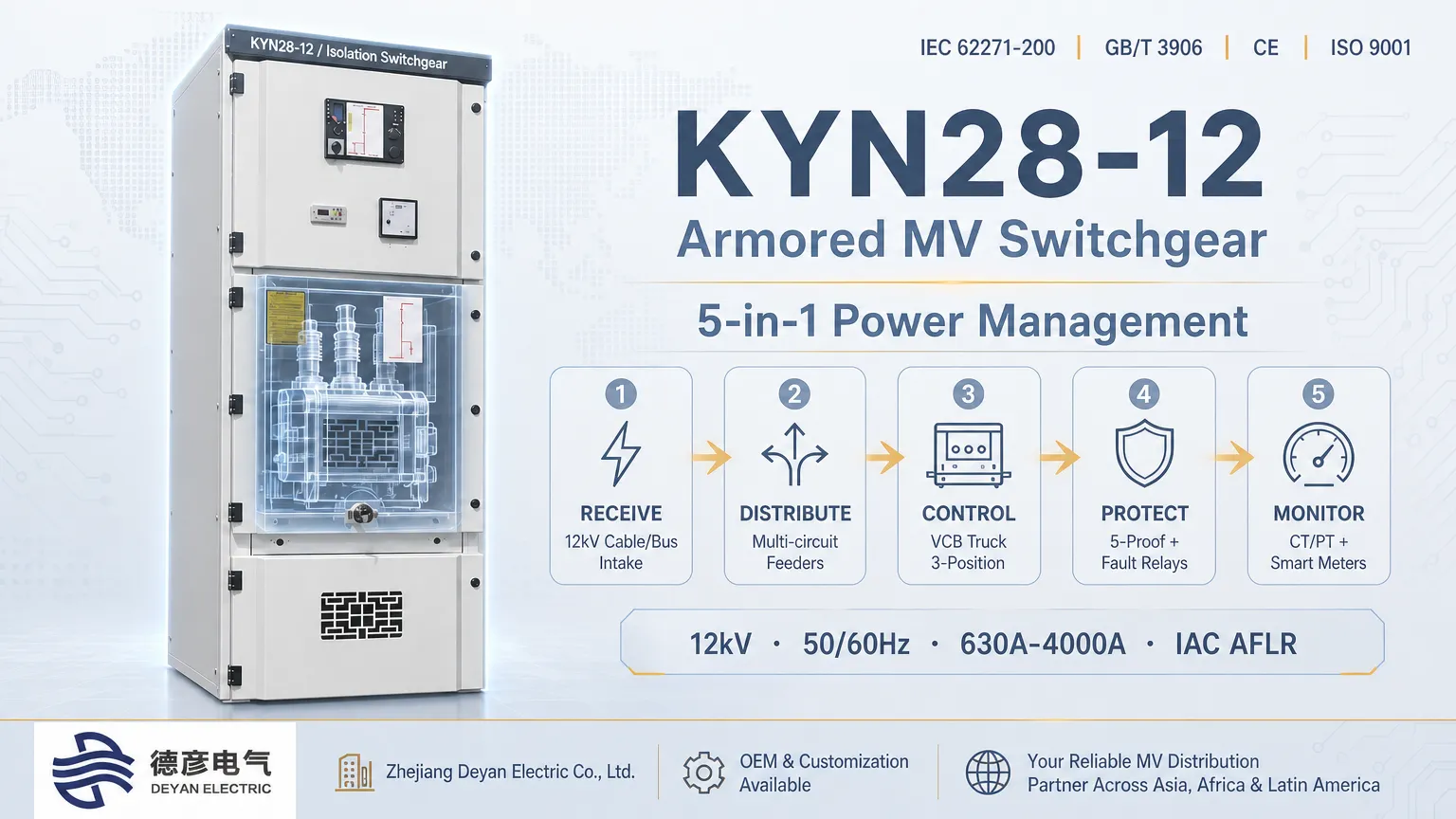

KYN28-12 metallkattega väljatõmmatav vahelduvvoolu metallist suletud lülitusseade (keskpingekapp) on põhikomplekt 12 kV siseruumides toitejaotuse jaoks. Toodetud vastavalt standarditele IEC 62271-200 ja GB/T 3906, seda kasutatakse laialdaselt alajaamades, tööstus-kaevandusprojektides, fotogalvaanilistes elektrijaamades, linna elektrivõrgu renoveerimisel ja ülemere infrastruktuuris. Kuidas siis KYN28-12 jaotusseade võtab vastu, jaotab elektrienergiat ning saavutab vooluahela juhtimise, kaitse ja jälgimise?

See jaotusseade saab sissetulevate toiteplokkide kaudu kõrgepingetoite, jaotab energiat siinisüsteemide kaudu, juhib vooluringe vaakum-kaitselülitite abil, rakendab tõrkekaitset mikroprotsessoripõhiste releedega ning teostab tööseiret CT-de, PT-de ja sekundaarsete instrumentidega. Integreerides need viis põhifunktsiooni, toimib see kriitilise jaoturina 10–12 kV toitejaotussüsteemides.Zhejiang Deyan Electric Co., Ltd.asub Leqingis, Wenzhous, Zhejiangis. See on spetsialiseerunud kõrge- ja madalpinge jaotusseadmete uurimis- ja arendustegevusele, tootmisele ja ekspordile. See võib pakkuda standardiseeritud ja kohandatud KYN28-12 jaotusseadmete terviklikke lahendusi koos toodetega, mis sobivad projektitingimusteks mitmes Aasia, Aafrika, Ladina-Ameerika, Lähis-Ida ja teiste piirkondade ülemeremaades.

1. Toitevastuvõtt: kõrgepinge toite sisend

Toite vastuvõtmise lõpetab peamiselt sissetulevate toitekapp. Ülesvoolu alajaamade või trafode 12 kV kõrgepinge toide juhitakse kaablite või siinikanalite kaudu sissetuleva toitekapi kaablikambrisse ja ühendatakse seejärel siiniruumi sees olevate põhisiinidega.

Võttes kasutusele metallist vaheseintega sektsioonidega konstruktsiooni, eraldatakse siini sektsioon, kaitselüliti, kaablikamber ja teisese instrumendi sektsioon metalltõketega. See vähendab kaartõrgete riske ja tagab ohutu ja stabiilse kõrgepinge toitevõtu. Ettevõtte Zhejiang Deyan Electric toodetud KYN28-12 lülitusseadmed ühilduvad 50 Hz/60 Hz elektrivõrkudega ja toetavad erinevaid nimivoolu spetsifikatsioone. Kagu-Aasias, Aafrikas, Ladina-Ameerikas ja teistes ülemeremaades võrgu töötingimuste jaoks on saadaval kohandamine kõrgmäestiku, kõrge temperatuuri ja tolmuse keskkonna jaoks.

2. Toitejaotus: voolu tarnimine mitmele koormusahelale

Kui toide jõuab põhisiinidele, toimub voolujaotus väljavoolu-toitekappide, siini-ühenduskilpide ja PT-mõõtekappide kaudu. Peamised siinid suunavad elektrienergia üksikutesse väljuvatesse ahelatesse allavoolu koormuste jaoks, nagu jaotustrafod, kõrgepingemootorid, fotogalvaanilised võrguga ühendatud seadmed ja kaevandusseadmed.

Toetatud on ühe siini ja sektsioonitud ühe siiniga konfiguratsioonid. Tööstusparkide, kaevanduste ja uue energiaga elektrijaamade võimsuse suurendamiseks saab lisada täiendavaid väljavoolukappe, võimaldades ratsionaalset voolujaotust ja parandada toiteallika töökindlust. Zhejiang Deyan Electric saab läbi viia täieliku komplekti kapilahenduse projekteerimise, montaaži ja täielikud tehasekatsetused vastavalt klientide üherealistele diagrammidele, et vähendada välisprojektide kohapealse kasutuselevõtu survet.

3. Vooluahela juhtimine: vooluahela ümberlülitamine kaitselüliti veoauto kaudu

Vaakumkaitselüliti on KYN28-12 peamine juhtimiskomponent. Sellel on kolm positsiooni:

• Teeninduspositsioon: Tavalise toiteallika jaoks suletud primaarahel;
• Testasend: esmane ahel on isoleeritud, samas kui sekundaarsed juhtahelad jäävad silumiseks pingesse ilma kõrgepingeta;
• Eemaldatud asend: Tõstuk on täielikult eemaldatud, et tagada täielik galvaaniline isolatsioon, mis hõlbustab hooldust ja asendamist.

Ahela lülitamiseks ja koormuse ülekandmiseks on saadaval nii kohalik käsitsijuhtimine kui ka kaugelektriline sulgemine/väljalülitamine. Täielik mehaaniline "viie ennetusmehhanismi" blokeerimissüsteem hoiab ära tõrkeid, nagu veoki sisse-/väljatõmbamine koormuse all või uste avamine pinge all olevates sektsioonides, kõrvaldades operaatori veast põhjustatud ohutusriskid. Deyan Electric viib enne tehasesse tarnimist läbi mehaaniliste blokeeringute täieliku kontrolli, et tagada ohutu ja usaldusväärne kohapealne töö.

4. Vooluahela kaitse: mitmetasandiline rikete leevendamine tõrkeahela isoleerimiseks

Mehaanilised blokeeringud ja intelligentsed juhtimissüsteemid töötavad koos vaakumkaitselülititega, et käsitleda tavalisi jaotusvigasid, sealhulgas lühis, ülekoormus, maandusviga ja ebatavaline pinge:

• Kohene kaitse lühise eest: väljalülitused millisekundite jooksul lühise ilmnemisel, et isoleerida vigased ahelad ja piirata rikke levikut;
• Ülekoormuskaitse: Viivitatud väljalülitamine püsiva ülekoormuse korral, et vältida kaablite ja seadmete ülekuumenemiskahjustusi;
• Maanduskaitse: tuvastab ühefaasilised maandusrikked ja käivitab väljalülitamise või häireid lekkeohu vastu;
• Üle-/alapingekaitse: Jälgib siini pinget PT-de kaudu ja katkestab toite, kui pinge ületab läviväärtusi, sobib tugeva pingekõikumisega välisvõrkudele.

Osadeks jaotatud metallkattega disain piirab sisekaared ühte sektsiooni, takistades ühepunktiliste rikete levikut kogu siinile ja säilitades tervete vooluahelate toiteallika. Peavoolu kodumaised ja rahvusvahelised kaitsereleed saab konfigureerida nii, et need vastaksid erinevate riikide tehnilistele spetsifikatsioonidele.

5. Vooluahela jälgimine: reaalajas andmete kogumine intelligentseks kasutamiseks ja hoolduseks

Voolutrafod (CT-d), pingetrafod (PT-d), arukad arvestid, pinge all olevad indikaatorid ja kaitseplokid rakendavad vooluahela jälgimist koostöös. CT-d koguvad vooluahela voolu, samas kui PT-d koguvad siini pinget. Tööandmed edastatakse sekundaarsetele instrumentidele ja kaitseseadmetele. Operaatorid saavad lugeda reaalajas parameetreid, sealhulgas pinget, voolu, võimsust ja kaitselüliti olekut; süsteem salvestab rikkesündmused ja väljastab häiresignaale. Pinge all olevad indikaatorid annavad selgeid visuaalseid hoiatusi pingestatud kõrgepinge sektsioonide kohta. Teatud konfiguratsioonid toetavad SCADA-ühendust andmete kaugjuurdepääsuks ja oleku jälgimiseks, vähendades välismaiste projektide kohapealset O&M töökoormust. Deyan Electric võib esitada täiendavate dokumentidena täielikud sekundaarsed skemaatilised skeemid ja juhtmestiku joonised, et hõlbustada ehituse koordineerimist välismaiste EPC inseneride jaoks.

6. Eelised väliskaubandusprojektidele

• Keskkonnaga kohanemisvõime: Standardne töötemperatuuri vahemik: -15 ℃ ~ +40 ℃; vähendatud kohandatud kujundused kõrgel kõrgusel, kõrge temperatuuriga, niiskes ja tolmuses keskkonnas.
• Vastavus ja sertifitseerimine: Toodetud vastavalt IEC 62271 rahvusvahelistele standarditele. Projektide vastuvõtmiseks ja tollivormistuseks on saadaval CE, ISO 9001 ja muud sertifikaadid.
• Moodulkonstruktsioon: CNC-ga töödeldud tsingitud alumiiniumist teraslehtedest kokku pandud kapp. Lihtne paigaldus; moodulveokid hõlbustavad varuosade vahetamist ja vähendavad hoolduskulusid.
• Ühekordne teenus: Reguleerimisala hõlmab lahenduste kavandamist, tootmist, tehasekatsetusi, merekõlblikku pakkimist ja tehniliste dokumentide tarnimist. OEM / ODM kohandamine on toetatud. Kaitseklassi, vooluahela konfiguratsiooni ja 50 Hz / 60 Hz sagedust saab vastavalt vajadusele kohandada.

Kokkuvõte

KYN28-12 jaotusseadmed saavad elektrienergiat sissetulevate toiteseadmete kaudu ja jaotavad võimsust siinisüsteemide kaudu. Vaakumkaitselülitid teostavad vooluahela juhtimist; mikroprotsessoripõhised kaitsereleed teostavad tõrkekaitset; CT-d, PT-d ja sekundaarsed intelligentsed komponendid võimaldavad vooluahela jälgimist. Nende viie funktsiooni koordineerimine tagab 12 kV toitejaotussüsteemide ohutu ja usaldusväärse töö. Originaalseadmete tootjanaZhejiang Deyan Electric Co., Ltd.suudab pakkuda välismaistele EPC-dele ja inseneritöövõtjatele KYN28-12 jaotusseadmete jaoks täielikke kohandatud ja pakkumisteenuseid, olles usaldusväärne partner ülemere keskpinge jaotusprojektides.
