Millised on viis peamist mõõdikut transformaatori hindamiseks?

Viis peamist mõõdikutTrafo hindamineRahvusvahelistel standarditel (IEC 60076) ja tööstusharu inseneritavadel põhinev kvaliteet keskendub peamiselt trafo jõudluse tõhususele, ohutusele ja töökindlusele. Allpool on viie põhimõõdiku süstemaatiline selgitus:

1. Nimivõimsus

Viitab näivvõimsusele, mida trafo suudab pikema aja jooksul pidevalt anda nimipinge, nimisageduse ja kindlaksmääratud jahutustingimuste juures, mõõdetuna kVA või MVA.

Funktsioon: määrab trafo kandevõime ja on valiku esmane alus.

Valikupõhimõte: Põhineb kogukoormuse võimsusel (arvestades võimsustegurit ja samaaegset tegurit), reserveeritud 15–25% marginaaliga, et vältida ülekoormamist ja kuumenemist (“väike hobune, kes tõmbab suurt vankrit”) või tühikäigu kadu (“suur hobune tõmbab väikest vankrit”).

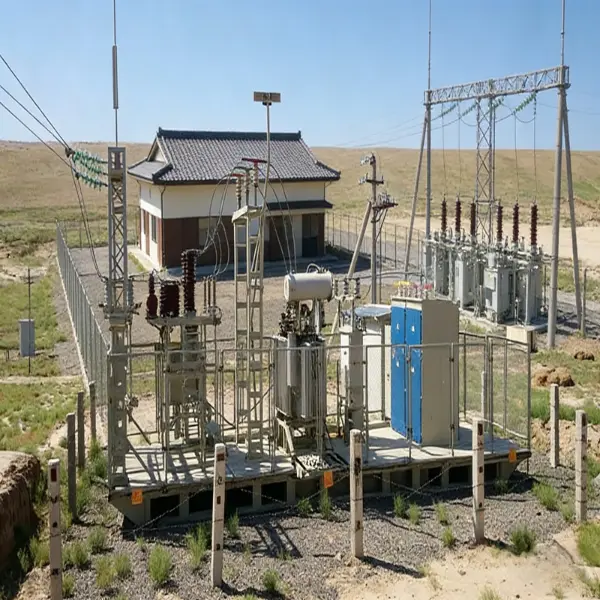

Tehniline rakendus: 35 kV trafod on tavaliselt vahemikus 1 kuni 40 MVA, samas kui fotogalvaanilised tõusujaamad kasutavad tavaliselt 400 kuni 1000 kVA seadmeid.

Tooteparameetrite näited: Deyan Electricu 35 kV trafo nimivõimsus on 160 kVA; Xiangtong Electricu kuivtüüpi trafo nimivõimsus on 400 kVA.

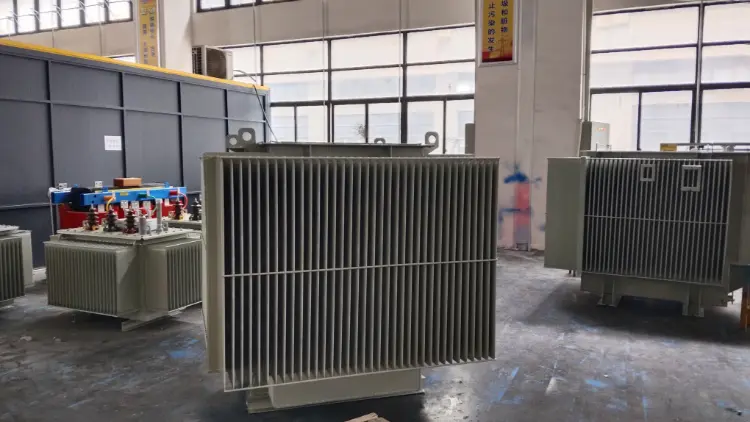

2. Koormuseta kaotus

Tuntud ka kui rauakadu, viitab see aktiivvõimsuse kadudele, kui trafo sekundaarkülg on avatud ja primaarpool on allutatud nimipingele. See koosneb peamiselt südamiku hüstereesist ja pöörisvoolukadudest.

Mõjutavad tegurid: südamiku materjal (nt külmvaltsitud terale orienteeritud räniterasest lehed), lamineerimisprotsess, magnetvoo tiheduse disain.

Energiatõhususe tähtsus: põhimõõdik trafo energiatõhususe hindamiseks. Ultra-premium tõhususega toodetel on tühikoormusega kaod ≤ 0,6 W/kg.

Tüüpilised väärtused: 160 kVA õliga sukeldatud trafol on tühikäigukadud umbes 280 W; suure tõhususega mudelid võivad langeda alla 200 W.

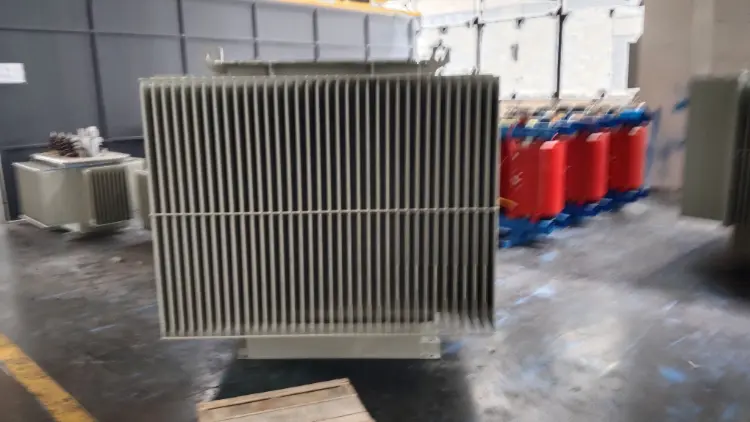

3. Koormuskadu

Tuntud ka kui vase kadu, viitab aktiivvõimsuse kadu, mis tekib mähise takistuse poolt nimivoolu all, mis on võrdeline koormusvoolu ruuduga.

Mõjutavad tegurid:

Juhtmaterjal (vask ületab alumiiniumi), ristlõikepindala ja ühendusprotsess.

Hindamisväärtus:

mõjutab otseselt tegevuskulusid; väiksemad kaod tagavad parema pikaajalise energiatõhususe.

Tüüpilised väärtused:

160 kVA trafo koormuskadu on umbes 2820 W, samas kui suure tõhususega mudeleid saab juhtida alla 2500 W.

Tooteparameetri näide: Deyan Electricu trafo koormuskadu on 2820 W

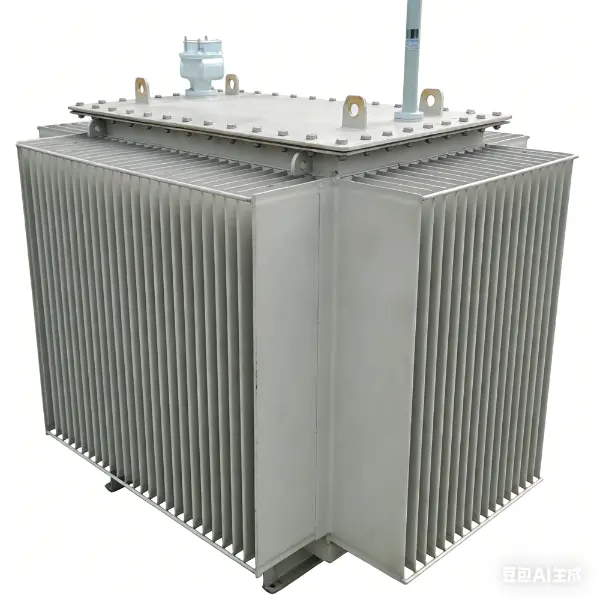

4. Lühise takistus (%)

Viitab nimipinge protsendile, mis on vajalik nimivoolu rakendamiseks primaarpoolele, kui sekundaarpool on lühises, peegeldades trafo sisetakistuse suurust.

Funktsioonid:

Piirab lühisvoolu (suurem impedants vähendab lühisvoolu);

Mõjutab pinge reguleerimise kiirust (suurem impedants põhjustab suurema pingelanguse koormuse kõikumise ajal).

Tüüpiline vahemik:

Jaotustrafod: 4%–6% (tasakaalustab stabiilsus ja pingelang);

Tööstuslikud raskeveojõulised (nt kaarahjud): 8%–15%;

Kui mitu seadet töötavad paralleelselt, peab impedantsi hälve olema ≤±0,5%.

Tootenäited:

Huarui Electric: 4,5% impedantsi pinge

Xiangtong Electric: 4,0% impedantsi pinge

5. Isolatsiooni jõudlus

Hõlmab isolatsiooni tugevust ja vananemist mähiste vahel ning mähiste ja maanduse vahel, moodustades aluse ohutuks tööks.

Põhilised testimiselemendid:

Isolatsioonitakistus: Mõõdetud megohmomeetriga, peegeldab isolatsiooni kuivust ja vananemisastet;

Võimsussageduse vastupidavuspinge: talub määratud pinget (nt 75 kV 35 kV mähiste puhul) 1 minuti jooksul ilma rikketa;

Osaline tühjendus (PD): ≤3 pC on optimaalne; selle künnise ületamine näitab isolatsiooni halvenemist;

Isolatsiooniklass: klass A (105°C), klass F (155°C), klass H (180°C), temperatuuritõusu piiride määramine.

Standardne alus: nii GB/T 6451 kui ka IEC 60076 määravad kohustuslikult isolatsiooni vastupidavuse pinge ja osalise tühjenemise piirid.

Tooteparameetri näide: Jinghengjini toodetud trafodel on isolatsioonitase LI200AC85; Jinyu Electricu isolatsiooniklass on H.

Täiendavad märkused: muud kriitilised abinäitajad

Kuigi need ei kuulu viie põhiparameetri hulka, jäävad need inseneripraktikas oluliseks:

Temperatuuri tõus: õli ülemise temperatuuri tõus ≤60K, mähise temperatuuri tõus ≤65K (IEC 60076-2);

Ühendusgrupp‌: Dyn11 on levitamise peavool, mis summutab kolmanda harmoonilise moonutuse ja tagab stabiilse töö kolmefaasilise tasakaalustamata koormuse korral;

Jahutusmeetod‌: õliga sukeldatud loomulik jahutus (ONAN) ja kuivtüüpi õhkjahutus (AN) mõjutavad soojuse hajumise tõhusust ja keskkonnasäästlikkust;
